1 ייעוד ופונקציות
החיישן משמש למדידה מדויקת של טמפרטורה במערכות חימום וקירור. הוא מבטיח פעולה אמינה ושילוב קל עם משאבות חום.
תכונות עיקריות:
- ✔ טווח מדידה רחב של הגשש (40°C- עד 400°C+)
- ✔ דרגת אטימות גבוהה IP68 (איטום סיליקון)
- ✔ מגן עמיד מפלדת אל-חלד (Stainless Steel)
- ✔ כבל נחושת איכותי מבודד
- ✔ תחזוקה אפסית לאחר התקנה נכונה
עקרון הפעולה:
החיישן מנטר באופן רציף את טמפרטורת הסביבה או המדיום, ומערכת הבקרה של משאבת החום קוראת ממנו את הערכים באופן אוטומטי. הודות לנתונים המדויקים, מערכת החימום יכולה לנהל בצורה מיטבית את ייצור החום, להגן על ההתקנה ולהבטיח נוחות תרמית מרבית למשתמשים.
2 מפרט טכני
| טווח מדידה של הגשש | מ-40°C- עד 400°C+ |
| טמפרטורת עבודה של הכבל | מ-40°C- עד 80°C+ (התקנה קבועה) |
| דרגת אטימות | IP68 |
| חומר מגן הגשש | פלדת אל-חלד (Stainless Steel) |
| סוג כבל | כבל נחושת |
| הגנה מפני לחות | איטום פנימי מסיליקון |
| שימוש עיקרי | משאבות חום (מים חמים, מאגר, חיצוני) |
| דרישת חשמל בעת ההתקנה | מנותק לחלוטין |
| רדיוס כיפוף מינימלי | פי 4 מקוטר הכבל |
| עמידות בפני הפרעות | נדרש מרחק מכבלי 230V/400V |
| שימוש יומיומי | מכשיר ללא צורך בתחזוקה |
3 הרכבה והגדרה
כללים כלליים וחיבור:
לפני תחילת כל עבודה, ודא שאספקת החשמל למשאבת החום מנותקת לחלוטין. העבר את הכבל ליחידת הבקרה וחבר את התקע לשקע המתאים בלוח הראשי של המכשיר (בהתאם לתרשים החשמלי).
מיקום הגשש:
המכשיר מאפשר אפשרויות הרכבה שונות בהתאם לצרכי ההתקנה:
- הרכבה במאגר (מים חמים/מאגר): דחוף את שרוול המתכת של החיישן עד הסוף לתוך התרמיל הייעודי (כיס המדידה). מומלץ להשתמש במשחה תרמית לקריאה טובה יותר.
- הרכבה על צינורות או בחוץ: הצמד את הגשש בצורה שטוחה לצינור, אבטח עם אזיקון ובודד תרמית, או התקן במקום מוגן משמש וגשם (כחיישן חיצוני).
החיבור ללוח הראשי חייב להתבצע תמיד על ידי מתקין מוסמך בעל הסמכות מתאימות.
4 תרשימי חיבור ובטיחות
כדי להבטיח בטיחות ועמידות מרבית של המכשיר, יש להקפיד בקפדנות על הכללים בנוגע להעברת כבלים וטיפול מכני בחיישן במהלך ההרכבה.
העברת כבל
כללים למניעת הפרעות ונזק לכבל האות.
- הימנע מהעברת הכבל במקביל לכבלי 230V/400V.
- אל תכופף את הכבל בזווית ישרה בשום מקום.
- שמור על רדיוס כיפוף מינימלי (פי 4 מהקוטר).
הגנה מכנית של הגשש
אמצעי זהירות למניעת נזק פיזי לחיישן.
- לעולם אל תמשוך בכבל כדי לשלוף את הגשש מהכיס.
- משיכה עלולה להזיק לאיטום הסיליקון הפנימי.
- נזק מוביל לתקלה בחיישן כתוצאה מחדירת לחות.
⚠ אזהרת בטיחות
לעולם אל תקצר או תאריך את הכבל ללא המלצה מפורשת מיצרן המכשיר. שינויים מסוג זה עלולים לשנות באופן קבוע את התנגדות המעגל, דבר שישבש את קריאות הטמפרטורה ויפגע בעבודת משאבת החום כולה.
5 תכולת הערכה

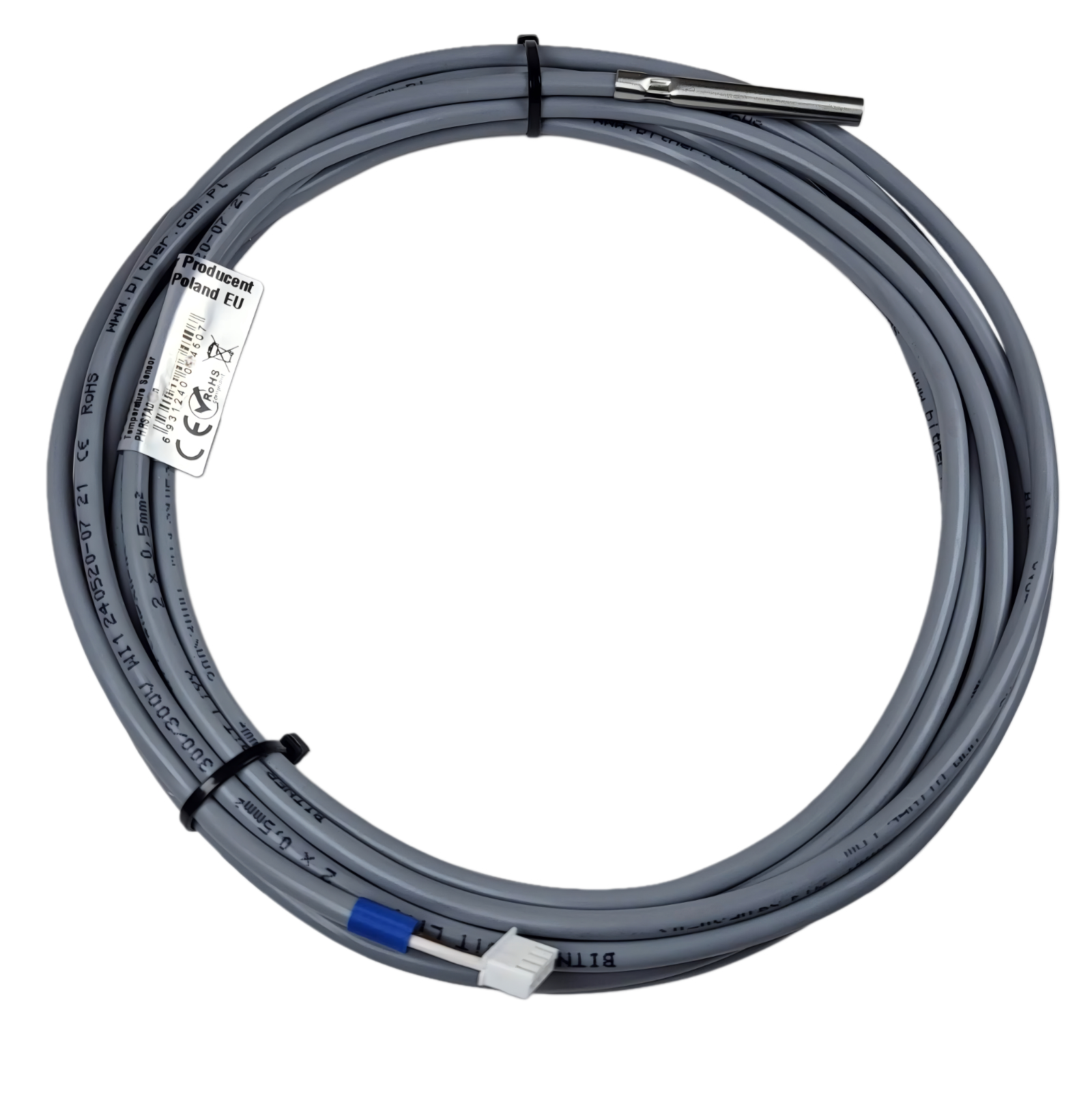

- 1x חיישן טמפרטורה עם כבל נחושת
- 1x מגן משולב מפלדת אל-חלד
- 1x תקע חיבור (בהתאם לדגם)
