1 Destination et Fonctions
Le capteur est destiné à la mesure précise de la température dans les systèmes de chauffage et de refroidissement. Il assure un fonctionnement fiable et une intégration facile avec les pompes à chaleur.
Caractéristiques principales :
- ✔ Large plage de mesure de la sonde (-40°C à +400°C)
- ✔ Indice d'étanchéité supérieur IP68 (joint en silicone)
- ✔ Gaine robuste en acier inoxydable (Stainless Steel)
- ✔ Câble de commande en cuivre de haute qualité avec isolation
- ✔ Entièrement sans entretien après une installation correcte
Principe de fonctionnement :
Le capteur surveille en continu la température ambiante ou celle du milieu, et le système de contrôle de la pompe à chaleur lit automatiquement les valeurs. Grâce à ces données précises, le système de chauffage peut gérer de manière optimale la production de chaleur, protégeant l'installation et assurant un confort thermique maximal aux utilisateurs.
2 Spécifications Techniques
| Plage de mesure de la sonde | de -40°C à +400°C |
| Température de fonctionnement du câble | de -40°C à +80°C (installation fixe) |
| Indice d'étanchéité | IP68 |
| Matériau de la gaine de la sonde | Acier inoxydable (Stainless Steel) |
| Type de câble | Câble de commande en cuivre |
| Protection contre l'humidité | Joint interne en silicone |
| Application principale | Pompes à chaleur (ECS, tampon, ext.) |
| Exigence d'alimentation lors du montage | Entièrement débranchée |
| Rayon de courbure minimal | 4 fois le diamètre du câble |
| Résistance aux interférences | Distance requise par rapport aux câbles 230V/400V |
| Utilisation quotidienne | Appareil sans entretien |
3 Montage et Configuration
Règles générales et raccordement :
Avant de commencer toute intervention, assurez-vous que l'alimentation électrique de la pompe à chaleur est totalement coupée. Acheminez le câble vers l'unité de commande et branchez la fiche dans la prise correspondante sur la carte mère de l'appareil (selon le schéma électrique).
Emplacement de la sonde :
L'appareil permet diverses options de montage selon les besoins de l'installation :
- Montage dans le réservoir (ECS/Tampon) : Insérez la douille métallique du capteur jusqu'en butée dans le doigt de gant dédié. L'utilisation d'une pâte thermique est recommandée pour une meilleure lecture.
- Montage sur tuyaux ou à l'extérieur : Appliquez la sonde à plat sur le tuyau, fixez-la avec un collier et isolez-la thermiquement, ou installez-la dans un endroit protégé du soleil et de la pluie (en tant que sonde extérieure).
Le raccordement à la carte mère doit toujours être effectué par un installateur qualifié possédant les habilitations nécessaires.
4 Schémas de raccordement et Sécurité
Pour garantir une sécurité et une durabilité maximales de l'appareil, il est impératif de respecter rigoureusement les règles concernant le passage des câbles et la manipulation mécanique du capteur lors du montage.
Passage des câbles
Règles visant à éviter les interférences et les dommages au câble de signal.
- Évitez de faire passer le câble parallèlement aux câbles 230V/400V.
- Ne pliez pas le câble à angle droit.
- Respectez le rayon de courbure minimal (4 fois le diamètre).
Protection mécanique de la sonde
Précautions visant à éviter les dommages physiques au capteur.
- Ne tirez jamais sur le câble pour extraire la sonde du doigt de gant.
- Un choc peut endommager le joint interne en silicone.
- Tout dommage entraîne une défaillance du capteur par infiltration d'humidité.
⚠ AVIS DE SÉCURITÉ
Ne coupez et ne rallongez jamais le câble sans recommandation expresse du fabricant de l'appareil. De telles modifications peuvent modifier de manière permanente la résistance du circuit, ce qui faussera les lectures de température et perturbera le fonctionnement de toute la pompe à chaleur.
5 Contenu du kit

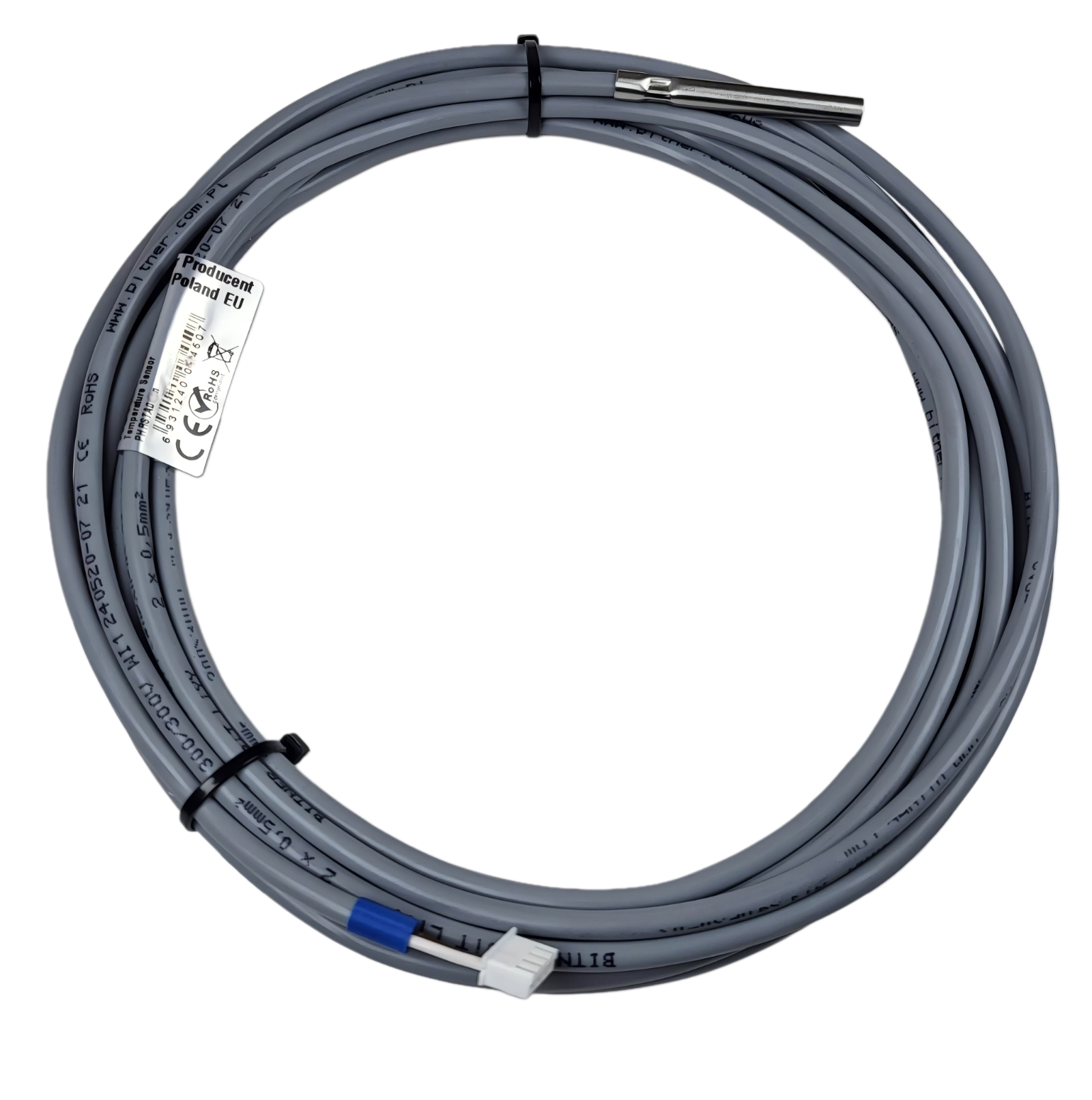

- 1x Capteur de température avec câble en cuivre
- 1x Gaine intégrée en acier inoxydable
- 1x Fiche de raccordement (selon le modèle)
