INSTRUKCJA OBSŁUGI

1 Určení a funkce

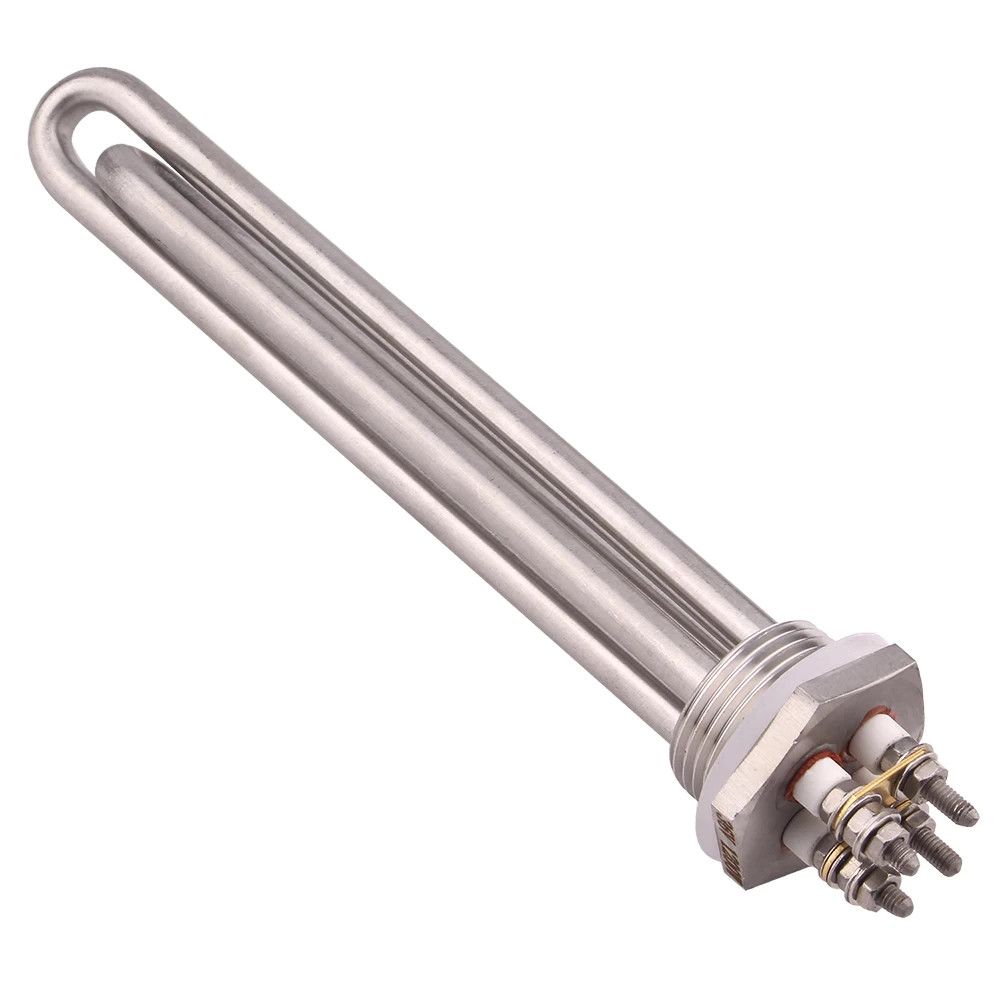

Vysoce kvalitní elektrické topné těleso model ACTii AC7706 je určeno k ohřevu teplé užitkové vody (TUV) v nádržích, bojlerech a výměnících tepla o objemu od 50 do 200 litrů. Zařízení bylo navrženo s ohledem na efektivní spolupráci se systémy obnovitelných zdrojů energie, zejména s fotovoltaickými panely a větrnými turbínami.

Unikátní vlastností produktu je použití dvou nezávislých topných spirál osazených v jedné mosazné přírubě. To umožňuje flexibilní řízení výkonu a přizpůsobení zařízení charakteristikám zdroje napájení. Těleso je přizpůsobeno pro provoz jak se stejnosměrným (DC), tak střídavým (AC) napětím, což z něj činí mimořádně univerzální prvek solárních a větrných systémů.

Hlavní vlastnosti:

• ✔ Robustní provedení z nerezové oceli SUS304 odolné proti korozi
• ✔ Dvě nezávislé topné spirály (2x 300W) umožňující různé konfigurace zapojení
• ✔ Univerzální napájení 12V (stejnosměrné DC nebo střídavé AC napětí)
• ✔ Standardní mosazná příruba 1" BSP usnadňující montáž do většiny nádrží
• ✔ Kompletní sada obsahující dedikované těsnění
• ✔ Izolovaný topný set zajišťující bezpečnost a odolnost

2 Technická specifikace

3 Instrukce k bezpečnosti

• 1. Provoz na sucho: Nikdy nezapínejte těleso, pokud není topný prvek zcela ponořen ve vodě. Spuštění "na sucho" způsobí okamžité spálení spirály a ztrátu záruky.
• 2. Průřez vodičů: Při napětí 12V a výkonu 600W teče proud až 50A. Je nutné použít vodiče s odpovídajícím průřezem (minimálně 10-16 mm² v závislosti na délce), aby se zabránilo jejich přehřátí a požáru.
• 3. Zabezpečení: Instalace musí být vybavena odpovídajícími pojistkami a termostatem, který přeruší napájení po dosažení nastavené teploty vody (max. 75-80°C).
• 4. Uzemnění: Nádrž na vodu a kovové prvky instalace musí být správně uzemněny v souladu s platnými elektrickými normami.
• 5. Montáž: Instalaci by měla provádět osoba s příslušnou elektrotechnickou a instalatérskou kvalifikací.

4 Instalace a připojení

Mechanická montáž:

1. Vyprázdněte nádrž TUV pod úroveň montážního otvoru.
2. Očistěte závit v nádrži od zbytků starých těsnění a usazenin.
3. Nasaďte přiložené těsnění na mosaznou přírubu tělesa.
4. Zašroubujte těleso ručně a poté dotáhněte klíčem (nepoužívejte nadměrnou sílu, abyste nepoškodili těsnění nebo přírubu).
5. Naplňte nádrž vodou a před elektrickým připojením zkontrolujte těsnost spoje.

Elektrické připojení:

Těleso má čtyři vývody (dva pro každou spirálu). Jsou možná následující schémata zapojení:

5 Údržba a řešení problémů

Údržba:

• Pravidelně (jednou za 6-12 měsíců, v závislosti na tvrdosti vody) kontrolujte stav usazování vodního kamene na topném tělese. Přebytek kamene snižuje účinnost a může vést k přehřátí spirály.
• Kontrolujte dotažení elektrických svorek – při vysokých proudech mohou uvolněné kontakty tát.
