INSTRUKCJA OBSŁUGI

1 Предназначение и функции

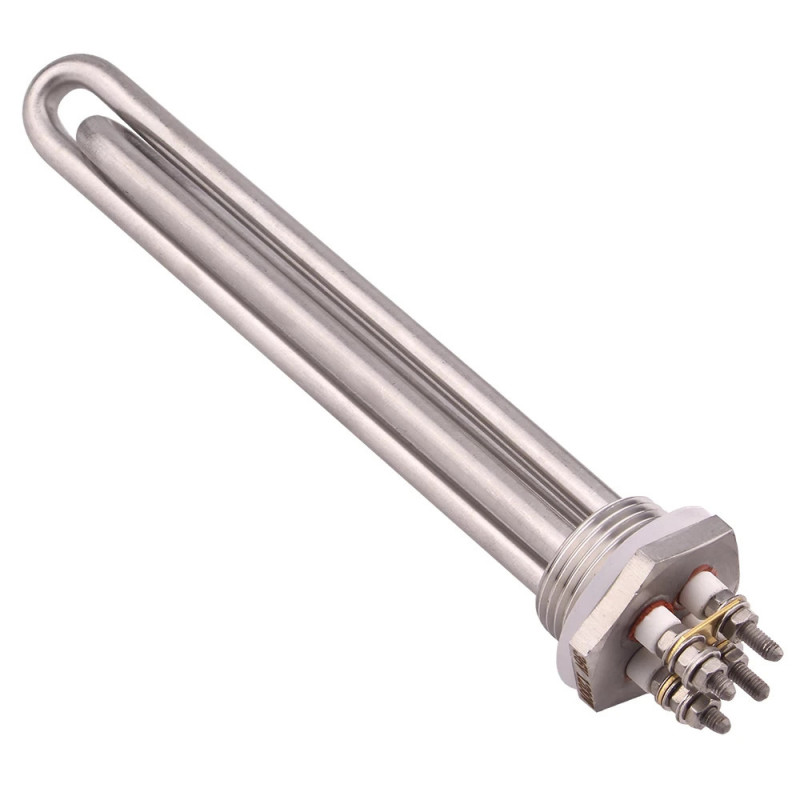

Висококачествен електрически нагревател, предназначен за подгряване на битова гореща вода (БГВ) в резервоари, бойлери и топлообменници с капацитет от 50 до 200 литра. Устройството е проектирано за максимална ефективност в системи с възобновяеми енергийни източници. Той е идеално решение за директно свързване към фотоволтаични панели (соларни системи) и вятърни турбини.

Конструкцията, базирана на две независими нагревателни спирали, разположени в един месингов фланец, позволява гъвкаво управление на мощността и адаптиране към текущата производителност на източника на ток. Нагревателят се характеризира с универсалност на захранването, като може да работи както с постоянно (DC), така и с променливо (AC) напрежение.

Основни характеристики:

• ✔ Фланец, изработен от издръжлив месинг, устойчив на корозия
• ✔ Солидна изработка, гарантираща дълъг експлоатационен живот на устройството
• ✔ Две независими нагревателни спирали (2x 300W) в един елемент
• ✔ Нагревателен елемент, изработен от неръждаема стомана клас SUS304
• ✔ Пълен комплект с включено уплътнение за монтаж
• ✔ Възможност за работа с постоянно (DC) и променливо (AC) напрежение

Приложение и управление:

Благодарение на двата независими нагревателни кръга, потребителят има възможност да свърже нагревателя в различни конфигурации. Това позволява оптимално използване на енергията при ниска слънчева радиация или слаб вятър (използвайки една спирала от 300W), както и пълно използване на мощността от 600W при оптимални метеорологични условия. Продуктът е напълно съвместим с off-grid системи, работещи на напрежение 24V.

2 Техническа спецификация

3 Инструкция за монтаж и свързване

Механичен монтаж:

1. Преди да пристъпите към монтаж, уверете се, че резервоарът за БГВ е изпразнен от водата.
2. Почистете монтажния отвор в резервоара (резба 1").
3. Поставете приложеното уплътнение върху месинговия фланец на нагревателя.
4. Завийте нагревателя на ръка, а след това дотегнете с ключ с подходящ размер, като внимавате за плътността на връзката. Не прилагайте прекомерна сила, за да не повредите месинговата резба.
5. Напълнете резервоара с вода и проверете плътността на връзката преди включване на захранването.

Електрическо свързване:

Нагревателят разполага с четири извода (по два за всяка спирала). Възможни са следните схеми на свързване:

• Паралелно свързване: Свързвайки двете спирали заедно, ще получите пълна мощност от 600W при напрежение 24V.
• Независимо свързване: Всяка спирала от 300W може да бъде свързана към отделен източник на захранване или контролер, което позволява поетапно включване на мощността.
• Поляритет: В случай на постоянен ток (DC) поляритетът на клемите на отделната спирала е без значение, но се препоръчва спазване на последователност в цялата система.

4 Безопасност при употреба

• ● Забрана за работа на сухо: Нагревателят трябва да бъде напълно потопен във вода по време на работа. Включването на нагревателя в празен резервоар ще доведе до моменталното му прегаряне и загуба на гаранцията.
• ● Термична защита: Захранващата система трябва да бъде оборудвана с термостат и предпазен прекъсвач, за да се предотврати прегряване на водата в резервоара над 85°C.
• ● Заземяване: Резервоарът за вода трябва да бъде правилно заземен в съответствие с приложимите електрически стандарти.
• ● Квалификация: Електрическото свързване трябва да бъде извършено от лице с подходяща квалификация или техническа правоспособност.

5 Поддръжка и отстраняване на неизправности

Поддръжка:

В зависимост от твърдостта на водата, върху нагревателния елемент може да се натрупа котлен камък. Периодично (веднъж на 6-12 месеца) проверявайте състоянието на нагревателя. Наличието на твърде много котлен камък намалява ефективността на устройството и може да доведе до неговото прегряване. За почистване използвайте деликатни средства за отстраняване на котлен камък, предназначени за стомана SUS304.

Отстраняване на неизправности:
