1 Paredzētais lietojums un funkcijas

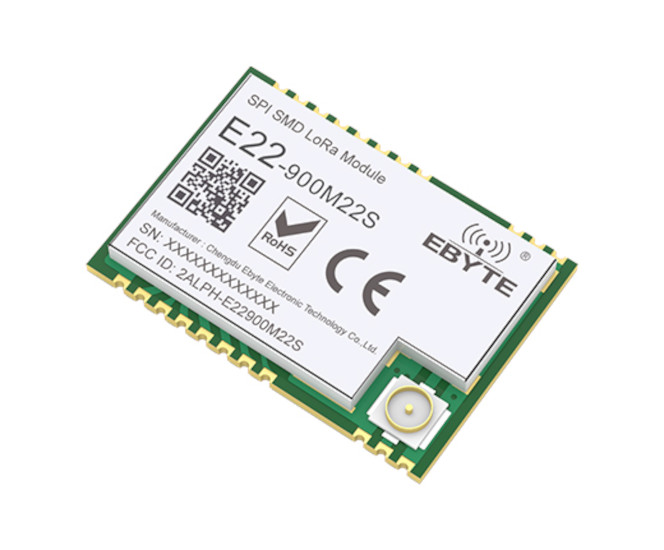

E22-900M22S raiduztvērējs ir uzlabots, miniatūrs SMD bezvadu modulis, kas darbojas 868 MHz un 915 MHz ISM joslās. Ierīces pamatā ir moderns Semtech jaunās paaudzes SX1262 mikroshēma, kas nodrošina ievērojamu sakaru diapazona uzlabojumu un augstāku izturību pret traucējumiem salīdzinājumā ar vecākiem LoRa risinājumiem (piemēram, SX1278/SX1276). Pateicoties jaunās modulācijas tehnoloģijas izmantošanai, modulis pārspēj standarta produktus, kuru pamatā ir FSK un GFSK modulācija, savienojuma stabilitātes ziņā lielos attālumos.
Ierīce ir izstrādāta profesionāliem rūpnieciskiem lietojumiem, viedās mājas (Smart Home) sistēmām, bezvadu skaitītāju nolasīšanai, kā arī zinātniskiem un medicīniskiem pētījumiem. Precīza 32 MHz kristāla izmantošana garantē stabilu darbību plašā frekvenču diapazonā no 850 līdz 930 MHz.
Galvenās iezīmes:
- ✔ Pārbaudītais sakaru attālums ir līdz 7 km atklātā teritorijā.
- ✔ Maksimālā pārraides jauda 160mW (22 dBm) ar daudzlīmeņu programmatūras regulēšanas iespēju.
- ✔ Atbalsts globālajai, bezlicences ISM joslai 868/915 MHz.
- ✔ Plašs datu pārraides ātruma diapazons: no 0,018 līdz 62,5 kb/s LoRa režīmā.
- ✔ Augsts ātrums līdz 300 kbps FSK modulācijas režīmā.
- ✔ Pilnīga atpakaļejošā saderība ar SX1278 un SX1276 raiduztvērējiem.
- ✔ Liela FIFO bufera ietilpība (256B) efektīvai datu pakešu apstrādei.
- ✔ Atbalsts jaunajam izkliedes koeficientam SF5, kas ļauj darboties blīvos tīklos.
- ✔ Plašs barošanas sprieguma diapazons no 2.5 V līdz 3.7 V (ieteicams 3.3 V maksimālajai efektivitātei).
- ✔ Rūpnieciskas klases konstrukcija, kas ļauj strādāt temperatūrā no -40 līdz +85 °C.
- ✔ Divas antenas montāžas iespējas: IPEX savienotājs vai caurums (stamp hole) vienkāršai integrācijai.
- ✔ Atbilstība FCC, CE un RoHS sertifikātiem.
Modulācijas un komunikācijas tehnoloģija
Modulis izmanto SPI interfeisu saziņai ar mikrokontrolleri, kas nodrošina ātru datu pārsūtīšanu un precīzu radio parametru kontroli. Pateicoties SX1262 mikroshēmas izmantošanai, lietotājs iegūst piekļuvi uzlabotiem enerģijas taupīšanas mehānismiem un palielinātu uztvērēja jutību (līdz -147 dBm), kas ir izšķiroši ar baterijām darbināmās sistēmās.
2 Tehniskā specifikācija
| Darba frekvence | 850 ~ 930 MHz |
| Pārraides jauda | 22 dBm (Maks. 160mW) |
| Uztveršanas jutība | -147 dBm |
| Pārraides ātrums (Air) | 0,018k ~ 300 kbps |
| Testa diapazons | 7000 m (atklāta telpa, antena 5dBi, augstums 2m) |
| Saziņas interfeiss | SPI |
| Antenas tips | IPEX / Caurums (Stamp hole) |
| Korpusa tips | SMD |
| Barošanas spriegums | 2.5 V - 3.7 V DC |
| Darba temperatūra | -40 °C līdz +85 °C |
| Produkta izmēri | 20 x 14 x 3 mm |
| Produkta svars | 10 g |
| Sertifikāti | CE, RoHS, FCC |
3 Drošības instrukcijas
Svarīgi drošības noteikumi:
- ESD aizsardzība: Modulis ir jutīgs pret elektrostatisko izlādi. Uzstādīšanas laikā izmantojiet antistatiskas siksnas un strādājiet iezemētā vidē.
- Barošanas spriegums: Nekad nepārsniedziet maksimālo 3.7 V DC spriegumu. Šīs vērtības pārsniegšana var izraisīt neatgriezeniskus RF mikroshēmas bojājumus.
- Antenas pieslēgums: Raidītāju nedrīkst iedarbināt bez pievienotas piemērotas antenas (868/915 MHz). Darbība bez slodzes (antenas) var sadedzināt jaudas izejas pakāpi.
- Darbības apstākļi: Lai gan modulis darbojas plašā temperatūras diapazonā, izvairieties no ūdens tvaiku kondensācijas uz mikroshēmas virsmas, kas var izraisīt īssavienojumus.
- Montāža: SMD lodēšanas procesam jānotiek saskaņā ar elektronisko komponentu temperatūras profiliem, lai nepārkarsētu SX1262 kodolu.
4 Instalācija un savienošana
Fiziskā montāža
E22-900M22S modulis ir paredzēts virsmas montāžai (SMD). To var pielodēt tieši pie ierīces pamatplates, izmantojot malu spilventiņus (stamp holes). Alternatīvi, testa nolūkos varat izmantot IPEX antenas savienotāju ātrai ārējās antenas pieslēgšanai.
SPI interfeiss
Saziņa ar moduli notiek caur standarta SPI kopni. Pievienojiet šādus pinus:
- MISO / MOSI: Datu līnijas.
- SCK: Taktēšanas līnija.
- NSS (CS): Mikroshēmas izvēle (Chip Select).
- BUSY: Moduļa aizņemtības statusa pins (izšķirošs SX1262).
- DIO1: Pārtraukumu pins (konfigurējams).
- NRST: Moduļa atiestatīšanas pins.
Antenas izvēle
Lai sasniegtu maksimālo diapazonu (līdz 7 km), ieteicams izmantot antenas ar vismaz 5 dBi pastiprinājumu, kas novietotas vismaz 2 metrus virs zemes līmeņa, prom no metāla šķēršļiem.
5 Komplekta saturs
- 1x LoRa raiduztvērējs E22-900M22S
- Lietotāja rokasgrāmata (pieejama digitāli)
- Antistatisks aizsargiepakojums
