INSTRUKCJA OBSŁUGI

1 Destinação e Funções

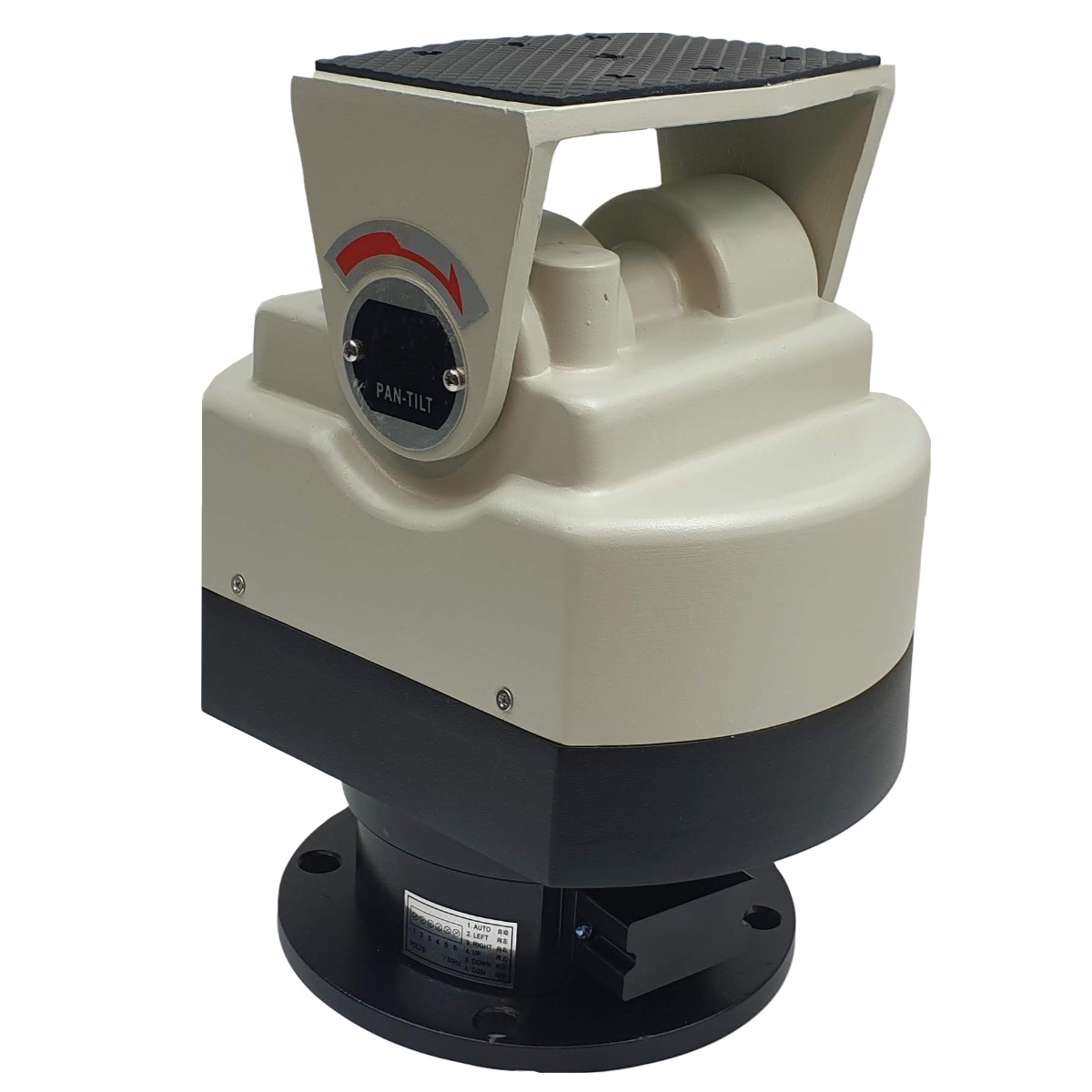

O motor de pan tilt externo modelo ACTii AC5266 é um dispositivo de posicionamento profissional, projetado para operar em condições atmosféricas exigentes. O dispositivo é dedicado ao controle remoto da orientação de câmeras CCTV, painéis fotovoltaicos, antenas, visores noturnos, sensores e sistemas de iluminação. Graças à aplicação de um motor síncrono preciso e um invólucro robusto de liga de alumínio, o motor garante confiabilidade em aplicações profissionais, como proteção de fronteiras, sistema prisional, polícia ou monitoramento de canteiros de obras.

O uso do motor pan tilt é a maneira mais eficaz de aumentar significativamente o campo de visão de uma única câmera. Em conjunto com lentes do tipo "moto-zoom", o dispositivo permite o rastreamento preciso de eventos e a percepção de detalhes que permanecem inalcançáveis para câmeras fixas. A construção feita pelo método de extrusão de alumínio garante resistência à corrosão, ventos fortes e ação de ácidos.

Principais características:

• ✔ Ampla gama de movimento: rotação horizontal (350°) e vertical (70°).
• ✔ Alta capacidade de carga: a carga máxima de até 25kg (horizontal) permite a montagem de painéis solares pesados ou conjuntos de câmeras.
• ✔ Automação avançada: função de varredura (rotações cíclicas direita-esquerda) e possibilidade de limitação mecânica do ângulo de rotação.
• ✔ Resistência climática: o sistema de aquecimento automático do tipo H integrado permite a operação em temperaturas extremamente baixas.
• ✔ Alimentação da rede: a alimentação direta de 230V AC elimina a necessidade de fontes de alimentação DC adicionais de alta potência.
• ✔ Estrutura durável: invólucro de liga de alumínio e ABS resistente a altas e baixas temperaturas.

2 Especificação Técnica

3 Instalação e Conexão Elétrica

Descrição do terminal de conexão:

Na parte inferior do invólucro existe um terminal de fixação, que serve para controlar os movimentos do dispositivo. Abaixo está a descrição de cada pino:

Procedimento de montagem:

1. Certifique-se de que a superfície de montagem seja capaz de suportar o peso do motor pan tilt junto com o dispositivo montado (até 25kg).
2. Usando os parafusos de montagem incluídos, fixe a base do motor a uma superfície estável ou suporte.
3. Conecte os cabos de controle ao terminal de acordo com a tabela acima.
4. Ajuste os limitadores mecânicos da rotação, caso seja necessária uma faixa menor que 350°.

4 Segurança e Manutenção

Regras de uso seguro:

• Não exceda a carga máxima (25kg na horizontal, 12kg na vertical), pois isso pode levar à queima do motor ou dano à engrenagem.
• Verifique regularmente a permeabilidade dos orifícios de drenagem (se houver) e o estado das vedações.
• Em áreas com temperaturas muito baixas, o sistema de aquecimento do tipo H funciona automaticamente – não deve ser desconectado.
• O dispositivo deve ser limpo com um pano úmido sem o uso de detergentes ácidos fortes, apesar da alta resistência do invólucro.
