INSTRUKCJA OBSŁUGI

1 Destinație și funcții

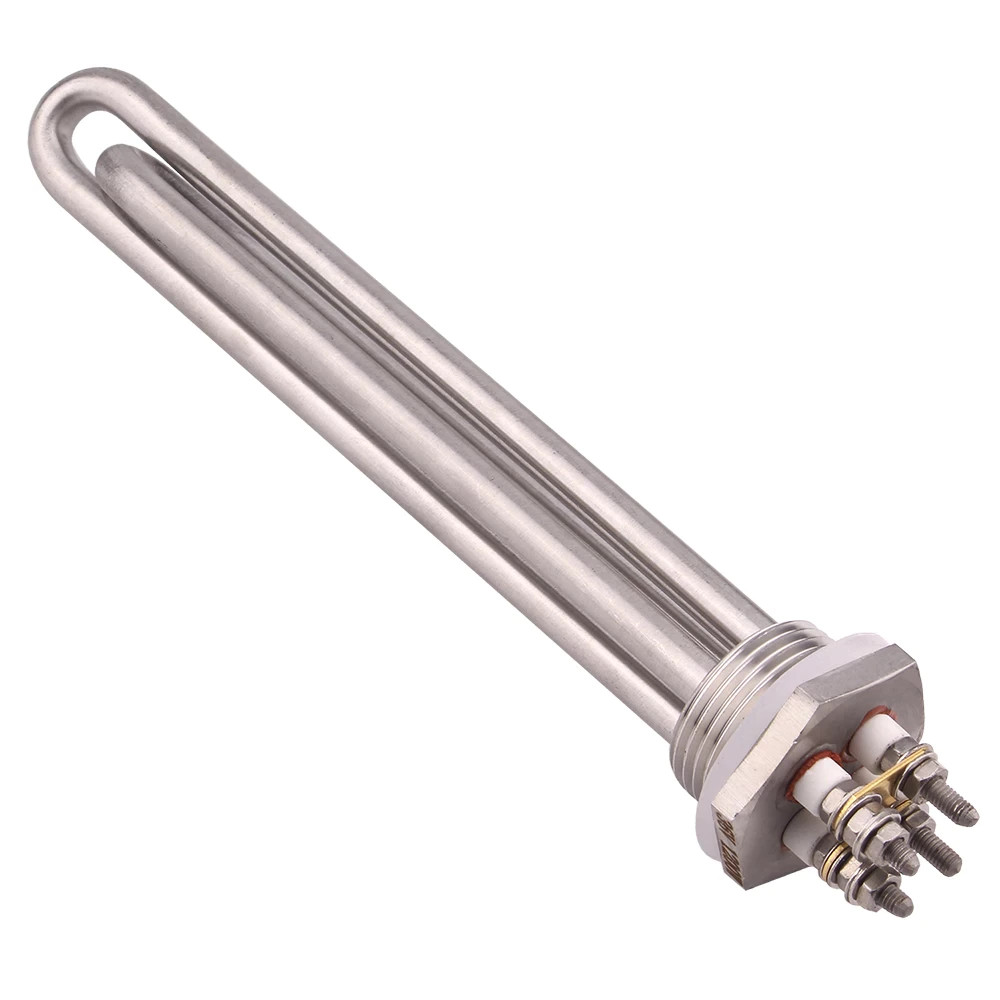

Rezistența electrică de înaltă calitate ACTii AC2506 este destinată încălzirii apei calde menajere (ACM) în rezervoare, boilere și schimbătoare de căldură cu o capacitate de la 50 la 200 de litri. Dispozitivul a fost conceput pentru o colaborare eficientă cu sisteme de energie regenerabilă, în special cu panouri fotovoltaice (PV) și turbine eoliene.

O caracteristică constructivă unică o reprezintă cele două spirale de încălzire independente montate pe o singură flanșă de alamă, ceea ce permite o configurare flexibilă a puterii în funcție de eficiența curentă a sursei de alimentare. Rezistența este adaptată pentru a lucra atât cu tensiune continuă (DC), cât și cu tensiune alternativă (AC), ceea ce o face o soluție extrem de versatilă în sistemele de tip Off-Grid.

Caracteristici principale:

• ✔ Flanșă fabricată din alamă durabilă, rezistentă la coroziune
• ✔ Construcție solidă utilizând oțel inoxidabil SUS304
• ✔ Două spirale de încălzire independente care permit gradarea puterii
• ✔ Set complet de montaj cu garnitură inclusă
• ✔ Adaptată pentru funcționarea cu joasă tensiune sigură de 36V
• ✔ Set de încălzire izolat asigurând o durată lungă de viață

Utilizare și control:

Datorită celor două circuite de încălzire independente (2x 600W), utilizatorul are posibilitatea de a conecta rezistența în diferite configurații:

• Conectarea unei singure spirale: Obținerea unei puteri de 600W la o tensiune de 36V.
• Conectarea paralelă a ambelor spirale: Obținerea puterii complete de 1200W la o tensiune de 36V.
• Alimentare din două surse independente: De exemplu, o spirală alimentată din panouri PV, a doua dintr-o turbină eoliană.

2 Specificații tehnice

3 Instrucțiuni de montaj și conectare

Montaj mecanic:

1. Înainte de a începe montajul, asigurați-vă că rezervorul de apă este gol și deconectat de la alimentarea electrică.
2. Verificați dacă filetul din rezervor corespunde dimensiunii de 1" BSP.
3. Aplicați garnitura inclusă pe flanșa de alamă a rezistenței.
4. Înșurubați rezistența manual, apoi strângeți cu o cheie cu forța adecvată pentru a asigura etanșeitatea conexiunii. Evitați strângerea excesivă, care ar putea deteriora garnitura.
5. Umpleți rezervorul cu apă și verificați dacă nu există scurgeri în locul montajului.

Conectare electrică:

Rezistența are patru borne (două pentru fiecare spirală). Conectarea trebuie efectuată cu conductori cu secțiune adecvată, luând în calcul intensitatea curentului (pentru 1200W la 36V, curentul este de aprox. 33.3A).

• Utilizați conectori de tip papuc inelar pentru a asigura un contact electric ferm.
• Asigurați-vă că toate conexiunile sunt strânse ferm și protejate împotriva umidității.
• În cazul alimentării din panouri fotovoltaice, se recomandă utilizarea unui controler pentru rezistențe DC, pentru a optimiza punctul de funcționare (MPPT).

4 Siguranța utilizării

5 Întreținere și rezolvarea problemelor

Întreținere:

În funcție de duritatea apei, pe elementul de încălzire se poate depune calcar. Se recomandă controlul periodic (o dată la 6-12 luni) și curățarea elementului de încălzire de depuneri, ceea ce prelungește semnificativ durata de viață a dispozitivului și îmbunătățește eficiența acestuia.

Rezolvarea problemelor:
