1 Paskirtis ir funkcijos

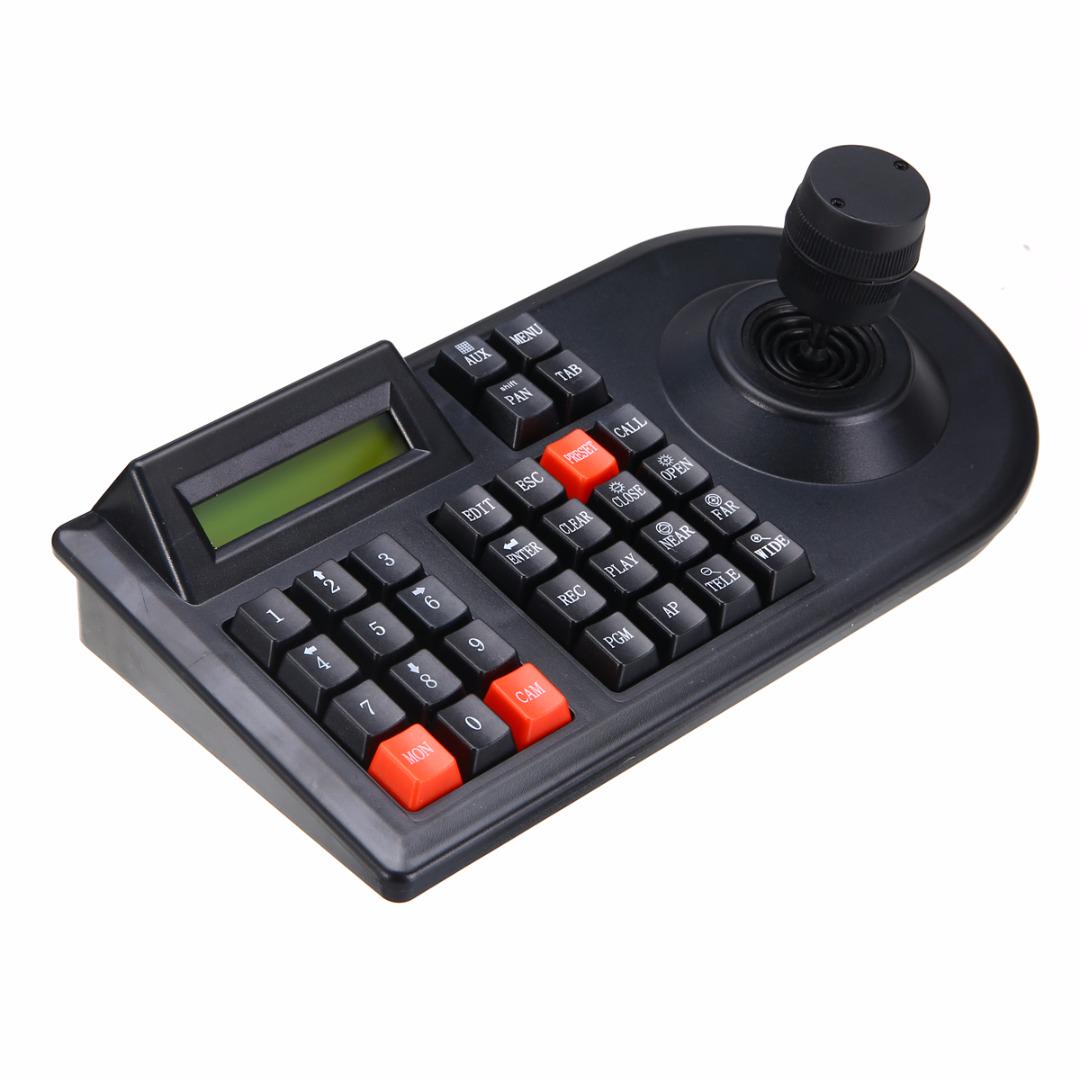

Mini valdymo klaviatūra ACTii AC1102 yra pažangus valdymo įrenginys, skirtas profesionalioms vaizdo stebėjimo (CCTV) sistemoms. Ji sukurta siekiant užtikrinti greitą ir tikslią prieigą prie svarbiausių PTZ (Pan-Tilt-Zoom) kamerų ir Moto Zoom objektyvų funkcijų. Dėka ergonomiško 3D vairasvirtės valdiklio, operatorius gali sklandžiai valdyti kameros judėjimą trijose ašyse, kas žymiai palengvina objektų sekimą ir didelių plotų stebėjimą.
Įrenginys pasižymi tvirta konstrukcija iš aukščiausios kokybės medžiagų, išlaikant miniatiūrinius matmenis, kas leidžia sutaupyti vietos operatoriaus darbo vietoje. Intuityvi sąsaja ir apšviečiamas LCD ekranas užtikrina patogų darbą net esant prastam apšvietimui.
Pagrindinės savybės:
- ✔ Patogi ir intuityvi klaviatūros sąsaja, palengvinanti kasdienį valdymą.
- ✔ LCD ekranas su apšvietimu, informuojantis apie esamą darbo būseną.
- ✔ Estetiška ir ergonomiška korpuso forma, užtikrinanti naudojimo patogumą.
- ✔ Galimybė apibrėžti skirtingus protokolus ir perdavimo greičius kiekvienai kamerai atskirai.
- ✔ Greitaeigių kamerų ir "MotorZoom" kamerų bei valdiklių palaikymas.
- ✔ Miniatiūriniai matmenys, idealiai tinkantys ribotoms erdvėms.
- ✔ 3-ašių valdiklis (3D Joystick) patogiam sukimosi, pasvirimo ir priartinimo valdymui.
- ✔ Realaus laiko esamo įrenginio adreso ir perdavimo greičio rodymas.
- ✔ Palaikymas iki 64 PTZ ir pan/tilt įrenginių valdymui.
- ✔ Pilnas suderinamumas su "Hikvision", "Dahua", "Han Bang" DVR/NVR įrašymo įrenginiais bei daugeliu kitų prekės ženklų.
Pažangios valdymo galimybės:
Klaviatūra leidžia valdyti daugumą kamerų tiesioginiu režimu, suteikiant prieigą prie tokių funkcijų kaip:
- Presetų (programuojamų taškų) valdymas.
- Patrulinių maršrutų ir nuskaitymo paleidimas.
- Judesio vektorių kontrolė.
- Kamerų OSD meniu palaikymas.
- Prieigos apsauga administratoriaus slaptažodžiu.
2 Techninė specifikacija
| Protokolai | Pelco-D, Pelco-P, DAHUA, HIK |
| Perdavimo greitis | 2400, 4800, 9600, 19200, 38400 bit/s |
| Kamerų numeracija (ID) | 0 ... 255 |
| Maksimalus valdymo atstumas | 1200 m |
| Valdomų įrenginių skaičius | Maks. 255 (PTZ kamera/dekoderis iki 64 vnt.) |
| Ryšio standartas | RS-485 (Half-duplex, point-to-multipoint) |
| Ekranas | LCD 2x16 simbolių su apšvietimu |
| Maitinimas | 9V - 12V DC / 1 A |
| Darbinė temperatūra | -10 °C ... 50 °C (pasirinktinai iki -20 °C) |
| Santykinė drėgmė | Maks. 90 % |
| DVR/NVR palaikymas | Maksimaliai 16 vienetų |
| Gaminio matmenys | 133 x 265 x 93 mm |
| Svoris | 600 g (neto) / 780 g (su pakuote) |
| Sertifikatai | CE, RoHS |
3 Instaliavimas ir pajungimas
RS-485 magistralės prijungimas:
Klaviatūra su PTZ įrenginiais komunikuoja per RS-485 standartą. Signalo laidus reikia prijungti pagal poliškumą:
- Jungtis A (+): Prijungti prie kameros arba įrašymo įrenginio A (+) įvesties.
- Jungtis B (-): Prijungti prie kameros arba įrašymo įrenginio B (-) įvesties.
Valdant kelis įrenginius, juos reikia jungti lygiagrečiai magistralės topologijoje. Nepamirškite nustatyti unikalių ID adresų kiekvienai kamerai sistemoje.
Maitinimas:
Įrenginiui reikalinga 9V - 12V DC nuolatinės srovės įtampa. Naudokite tik komplekte esantį maitinimo šaltinį arba maitinimo šaltinį su identiškais srovės parametrais (min. 1A).
4 Saugumo instrukcija
Svarbios saugumo taisyklės pagal ES standartus:
- Naudojimas: Įrenginys skirtas tik naudojimui patalpose. Saugoti nuo lietaus, drėgmės ir ekstremalių temperatūrų.
- Maitinimas: Prieš prijungdami maitinimą, įsitikinkite, kad lizdo įtampa atitinka maitinimo šaltinio specifikacijas. Nenaudokite pažeistų maitinimo laidų.
- Ventiliacija: Neuždenkite įrenginio ventiliacijos angų. Užtikrinkite laisvą oro srautą aplink korpusą.
- Priežiūra: Valyti tik sausa, minkšta šluoste. Prieš valymą išjungti maitinimą. Nenaudoti tirpiklių ar stiprių ploviklių.
- Servisas: Nebandykite remontuoti patys. Korpuso atidarymas kelia elektros smūgio riziką ir panaikina garantiją. Bet kokius remonto darbus turėtų atlikti įgaliotasis servisas.
5 Komplekto turinys
Pakuotėje turėtų būti šie elementai:
- ■ PTZ valdymo klaviatūra ACTii AC1102
- ■ Tinklo maitinimo šaltinis 9V-12V
- ■ Vartotojo instrukcija
