1 Tujuan dan Fungsi

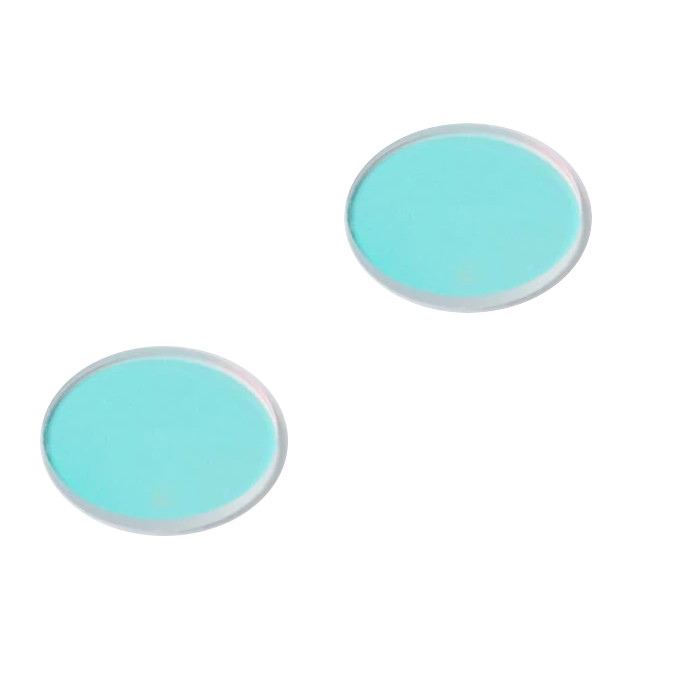

Penapis inframerah 650nm ialah komponen optik berketepatan tinggi yang direka untuk digunakan dengan kanta bersaiz M12 atau M14, yang biasa digunakan dalam kamera papan CCTV. Tugas utama penapis adalah untuk menyekat cahaya dengan panjang gelombang dalam julat inframerah dekat (650 nm). Terima kasih kepada ini, peranti ini memastikan kesetiaan pembiakan warna yang lebih tinggi dan meningkatkan kedalaman fokus dalam kamera industri berwarna.
Produk ini digunakan secara meluas bukan sahaja dalam pemantauan profesional, tetapi juga dalam kamera sukan, perakam kereta, interkom video, teleskop digital, dan sistem rakaman masa kerja. Ia adalah elemen penting di mana sahaja pembiakan warna yang betul diperlukan dalam keadaan cahaya matahari yang kuat atau pencahayaan buatan yang sengit.
Ciri-ciri utama:
- ✔ Penapis IR berkualiti tinggi yang diperbuat daripada kaca optik profesional.
- ✔ Keserasian penuh dengan kamera analog CVBS dan kamera Megapixel (5MP, 4MP, 3MP, 2MP, 1MP).
- ✔ Penyekatan berkesan jalur inframerah melebihi 650nm untuk warna semula jadi.
- ✔ Bentuk bulat universal dengan diameter 11mm yang sesuai dengan piawaian M12 dan M14.
- ✔ Penambahbaikan kedalaman fokus dan kejelasan imej dalam cahaya siang.
2 Spesifikasi Teknikal
| Jenis penapis | Penapis IR 650nm |
| Bentuk | Bulat |
| Diameter | 11 mm |
| Ketebalan | 0.6 mm +/- 4% |
| Bahan | Kaca optik |
| Transmisi (Tavg) 440-620nm | > 95% |
| Titik potong (T=50%) | 648 +/- 15nm |
| Transmisi (Tavg) 700-1000nm | <= 1% |
| Transmisi (T) @ 1050nm | < 1% |
| Keserasian pelekap | M12 (M12x0.5, S-MOUNT), M14 |
| Kandungan set | 2 unit penapis IR |
| Berat produk | 1 g |
| Sijil | CE, RoHS |
3 Arahan Pemasangan dan Penggunaan
Prinsip pemasangan:
Penapis IR 650nm ialah komponen pasif, biasanya dipasang terus pada kanta atau di dalam pemegang kamera. Berikut adalah petua pemasangan utama:
- Lokasi pemasangan: Penapis biasanya dilekatkan pada dinding belakang kanta (pada sisi penderia imej).
- Kaedah pemasangan: Gunakan jumlah gam pelekap yang minimum pada tepi penapis, berhati-hati supaya tidak mencemarkan permukaan optik.
- Keserasian: Sesuai dengan semua kanta standard M12 (benang 11.9mm, S-MOUNT) dan M14.
- Penggunaan dalam kamera Megapixel: Penapis dioptimumkan sepenuhnya untuk resolusi tinggi (sehingga 5MP), yang menghalang pembentukan artifak dan kekaburan yang biasa berlaku pada penapis berkualiti rendah.
Petua teknikal: Dalam cahaya matahari yang sangat kuat, memasang penapis IR 650 adalah penting untuk keseimbangan putih yang betul. Tanpa penapis, imej mungkin mengambil warna merah jambu atau ungu yang tidak semula jadi.
4 Keselamatan dan Penyelenggaraan
Arahan keselamatan:
- Produk ini diperbuat daripada kaca. Sekiranya berlaku keretakan, berhati-hati untuk mengelakkan kecederaan.
- Lindungi penapis daripada sentuhan langsung dengan alat keras yang boleh mencalarkan permukaan optik.
- Semasa pemasangan, disyorkan untuk menggunakan sarung tangan antistatik atau penyepit dengan hujung lembut untuk mengelakkan kesan cap jari.
Penyelenggaraan:
Jika permukaan penapis kotor, bersihkan hanya menggunakan kain mikrofiber lembut atau agen pembersih optik khusus. Jangan gunakan bahan kimia yang agresif atau bahan kasar yang boleh merosakkan lapisan penapis.
Pematuhan dan pelupusan:
Produk ini memenuhi piawaian CE dan RoHS. Selepas hayat perkhidmatannya berakhir, jangan buang produk bersama sisa perbandaran. Disebabkan bahan yang digunakan (kaca), produk perlu dibawa ke pusat pengumpulan sisa kaca atau elektronik yang sesuai.
