INSTRUKCJA OBSŁUGI

1 Namjena i funkcije

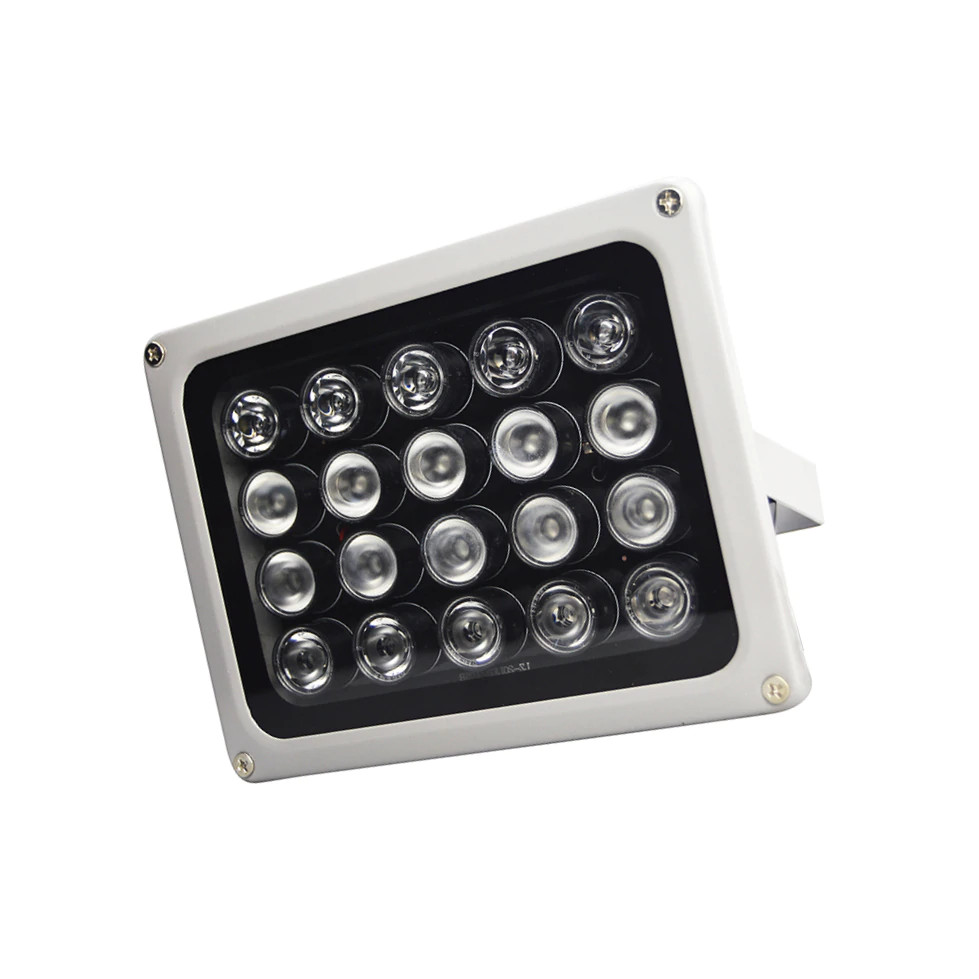

Infracrveni reflektor ACTii AC7823 je visokokvalitetni uređaj za osvjetljenje namijenjen za rad sa sustavima videonadzora (CCTV). Njegova glavna zadaća je osvjetljavanje vidnog polja kamera u uvjetima slabog osvjetljenja ili potpunog mraka. Zahvaljujući upotrebi 20 snažnih ARRAY IR dioda, iluminator generira jak snop infracrvene svjetlosti valne duljine 850nm, koja je nevidljiva ljudskom oku, ali je savršeno registriraju senzori kamera.

Uređaj karakterizira širok kut osvjetljenja od 90 stupnjeva i impresivan domet do 85 metara, što ga čini idealnim rješenjem za nadzor velikih vanjskih površina, poput parkirališta, skladišta ili industrijskih terena. Reflektor je zatvoren u čvrsto, antivandal aluminijsko kućište klase zaštite IP66, što jamči pouzdan rad u teškim atmosferskim uvjetima.

Glavne značajke:

• ✔ Visokokvalitetne snažne IR Array diode koje osiguravaju ravnomjerno osvjetljenje
• ✔ Čvrsto aluminijsko kućište otporno na mehanička oštećenja i vremenske uvjete
• ✔ Nosač za montažu integriran sa sustavom za skrivanje kabela za povećanu sigurnost
• ✔ Vrlo velik domet osvjetljenja do 85 metara
• ✔ Ugrađeni automatski sumračni prekidač – diode se aktiviraju isključivo noću
• ✔ Širok kut osvjetljenja od 90 stupnjeva koji eliminira efekt "tunela" na slici kamere

Automatizacija rada:

Iluminator je opremljen inteligentnim senzorom intenziteta svjetlosti. Sustav automatski pokreće IR diode kada osvjetljenje okoline padne ispod radnog praga i isključuje ih u zoru. To omogućuje značajnu uštedu električne energije i produljuje životni vijek LED dioda.

2 Tehnička specifikacija

3 Sigurnosne upute

Pravila sigurne upotrebe:

• Električna montaža: Spajanje na mrežu od 230V treba izvesti osoba s odgovarajućim električarskim kvalifikacijama.
• Isključivanje napajanja: Prije početka bilo kakvih montažnih ili servisnih radova, obavezno isključite napajanje strujnog kruga.
• Uzemljenje: Uređaj mora biti spojen na ispravnu instalaciju sa zaštitnim vodičem.
• Mehanička oštećenja: Zabranjena je upotreba reflektora ako su njegovo kućište, kabel za napajanje ili prednje staklo napukli ili oštećeni.
• Izvor svjetlosti: Ne gledajte izravno u IR diode s male udaljenosti. Iako je svjetlost nevidljiva, ima visoku energiju i može oštetiti vid.
• Ventilacija: Kućište reflektora tijekom rada može postati vruće. Osigurajte slobodan protok zraka oko uređaja.

4 Instalacija i spajanje

Mehanička montaža:

1. Odaberite mjesto montaže koje osigurava optimalno osvjetljenje područja koje kamera promatra.
2. Upotrijebite nosač kao predložak za označavanje montažnih otvora na zidu ili drugoj površini.
3. Izbušite rupe i učvrstite reflektor pomoću tipli prikladnih za dotičnu podlogu.
4. Olabavite vijke za podešavanje na nosaču, namjestite željeni kut nagiba reflektora, a zatim čvrsto pritegnite vijke.

Električno spajanje:

Uređaj ima izveden kabel duljine 30 cm. U kompletu se nalazi priložena montažna utičnica 2,1 mm/5,5 mm koja olakšava integraciju sa sustavima napajanja, međutim, kod izravnog spajanja na mrežu od 230V potrebno je biti iznimno oprezan:

• Preporučuje se korištenje hermetičkih instalacijskih kutija za spajanje kabela reflektora s vodom za napajanje.
• Osigurajte da su svi spojevi izolirani i zaštićeni od vlage.
• Kabel za napajanje vodite na način da se onemogući njegovo slučajno oštećenje ili kidanje.

5 Održavanje i rješavanje problema

Održavanje:

Kako biste održali maksimalni domet osvjetljenja, redovito čistite prednje staklo reflektora. Prljavština, prašina i paučina mogu značajno ograničiti emisiju infracrvene svjetlosti. Za čišćenje koristite mekanu krpu i blage deterdžente. Izbjegavajte abrazivna sredstva koja bi mogla izgrebati kaljeno staklo.

Rješavanje problema:
