1 Usage et fonctions

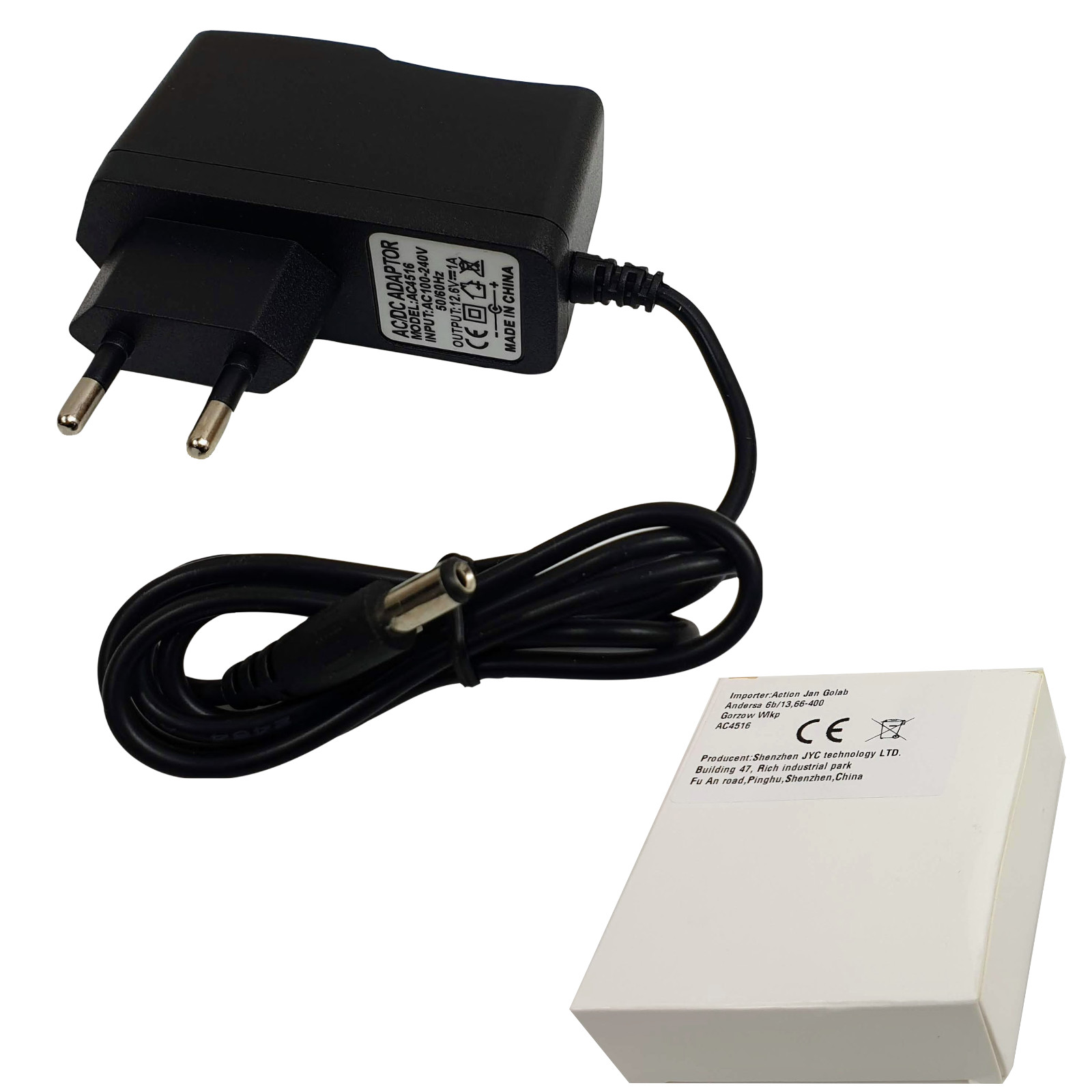

Le chargeur à découpage de haute qualité ACTii AC4516 a été conçu pour charger avec précision et en toute sécurité les packs de batteries lithium-ion (Li-Ion) en configuration 3S, généralement composés de trois cellules connectées en série (par exemple, les cellules populaires de type 18650). L'appareil est idéal pour alimenter et régénérer l'énergie des packs ayant une tension nominale de 8,2V à 12,6V DC. L'avantage clé du produit est une efficacité de courant garantie de 1A, qui, contrairement à de nombreux substituts sur le marché, ne diminue pas sous charge, garantissant un processus de charge stable et une saturation complète des cellules en énergie.
Caractéristiques principales :
- ✔ Puissance de sortie réelle de 1A sans chute de tension sous charge
- ✔ Charge rapide et efficace grâce à la technologie à découpage
- ✔ Signalisation LED intelligente informant de l'état du processus
- ✔ Haute efficacité énergétique avec une consommation minimale en mode veille
- ✔ Système complet de protections contre les courts-circuits et les surtensions
- ✔ Large plage de tension d'entrée (100-240V AC) permettant une utilisation mondiale
Signalisation de l'état de fonctionnement (LED) :
- Couleur rouge : Le processus de charge est en cours.
- Couleur verte : La batterie est complètement chargée ou le chargeur n'est pas connecté au pack.
2 Spécifications techniques
| Tension de sortie | 12.6V DC (tolérance 12,5 - 12,7V) |
| Courant de sortie | 1A (tolérance 0,9A - 1,1A) |
| Tension d'entrée | 100-240V AC |
| Fréquence de fonctionnement | 50-60Hz |
| Type de chargeur | À découpage |
| Protections | Haute tension, court-circuit |
| Température de fonctionnement | 0°C - 45°C |
| Température de stockage | -20°C - 70°C |
| Humidité ambiante | < 65% |
| Longueur du câble | 96 cm |
| Type de fiche | 5.5 x 2.1 mm |
| Dimensions du produit | 73 x 42 x 27 mm |
| Poids du produit | 65 g |
| Certificats | CE, RoHS |
3 Manuel d'utilisation
Préparation :
- Assurez-vous que le pack de batteries Li-Ion est configuré en 3S (tension nominale env. 11.1V, maximum 12.6V).
- Vérifiez que la polarité de la fiche 5.5x2.1mm correspond à la prise de votre appareil/pack (standard : plus à l'intérieur).
- Branchez le chargeur à une prise secteur 100-240V AC. La LED doit s'allumer en vert.
Processus de charge :
- Branchez la fiche DC du chargeur au port de charge de la batterie.
- La LED passera au rouge, indiquant le début du processus de charge.
- Lorsque la LED redevient verte, le processus de charge est terminé. Les batteries sont complètement chargées.
- Débranchez le chargeur du secteur, puis du pack de batteries.
4 Sécurité et entretien
IMPORTANT : Le non-respect des règles suivantes peut entraîner des dommages à la batterie, un incendie ou un choc électrique.
- • L'appareil est destiné exclusivement à une utilisation en intérieur. Protéger contre l'humidité, l'eau et les températures extrêmes.
- • Ne chargez jamais d'autres batteries que des batteries lithium-ion (Li-Ion) de tension appropriée (3S / 12.6V).
- • Ne pas ouvrir le boîtier du chargeur. Il ne contient aucune pièce réparable par l'utilisateur.
- • Pendant la charge, le chargeur peut chauffer – assurer une libre circulation de l'air autour de l'appareil. Ne pas couvrir.
- • En cas de dommages constatés sur le câble d'alimentation ou le boîtier, cesser immédiatement l'utilisation du produit.
- • Il est recommandé de surveiller le processus de charge. Après utilisation, débranchez toujours l'appareil de la source d'alimentation.
