1 Käyttötarkoitus ja toiminnot

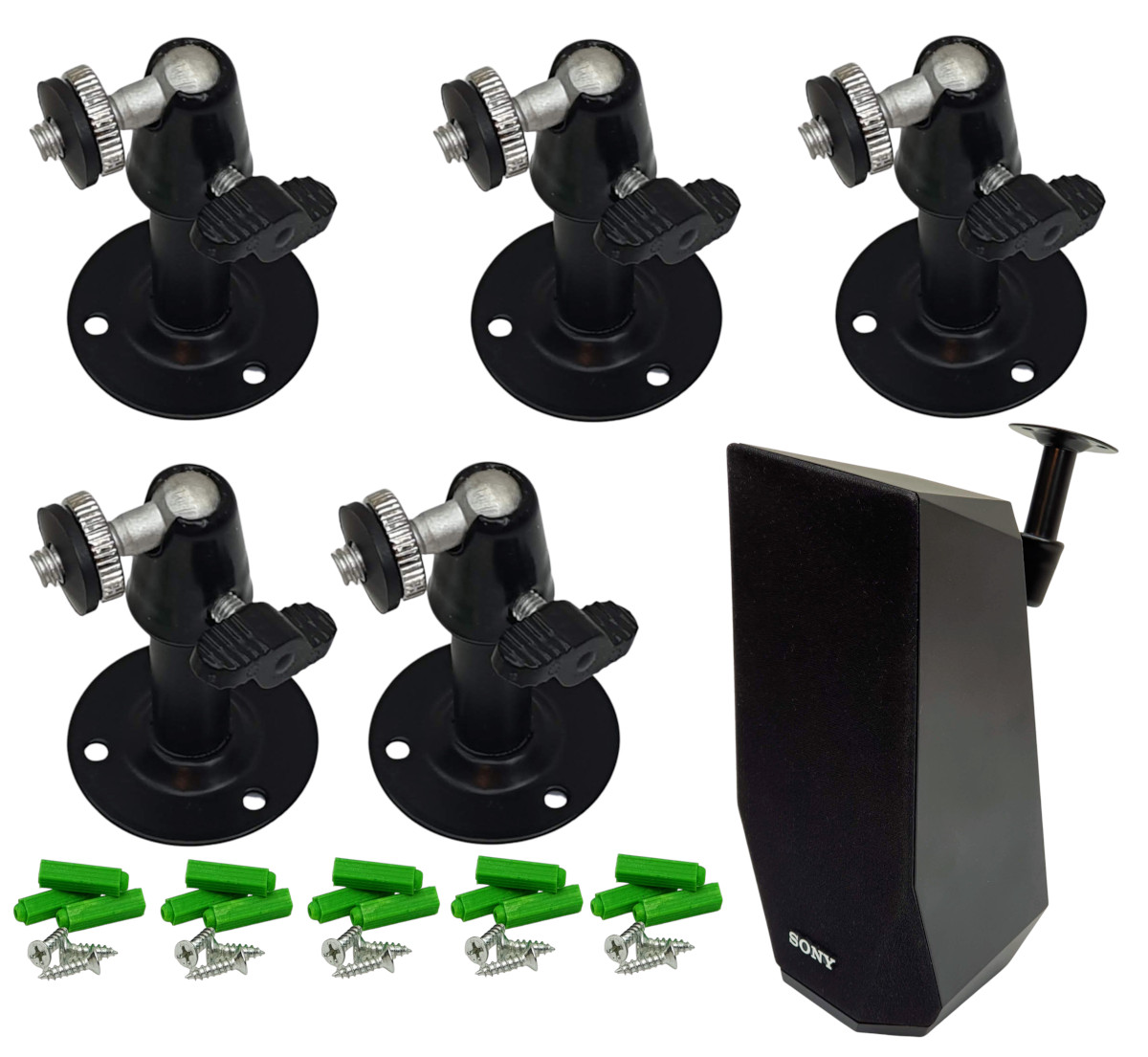

Viiden ammattimaisen ACTii AC6018 seinä- ja kattotelineen sarja on suunniteltu satelliittikaiuttimien ja kotiteatterikaiuttimien vakaaseen ja esteettiseen asennukseen. Tuote on täysin yhteensopiva suosittujen Sony-äänijärjestelmien kanssa, mukaan lukien mallit Sony BDV-E2100, BDV-E4100 ja SONY BDV-N5200W. Parannetun lukitusmekanismin ansiosta telineet takaavat kaiuttimen pysyvän asennon ruuvin kiristämisen jälkeen, mikä poistaa laitteen oman painon aiheuttaman valumisen ongelman.
Pääominaisuudet:
- ✔ Täydellinen 5 telineen sarja 5.0 tai 5.1 äänentoistojärjestelmää varten.
- ✔ Parannettu lukitusrakenne: kaiutin pysyy vakaasti valitussa asennossa säädön ja kiristyksen jälkeen.
- ✔ Laadukas teräs- ja alumiinirakenne takaa poikkeuksellisen kestävyyden ja jäykkyyden.
- ✔ Täysi säätöalue: 360° kierto ja yli 90° sivuttaistaivutus.
- ✔ Suuri kantavuus, jopa 4 kg per teline.
- ✔ Universaali asennus: mahdollistaa kaiuttimien kiinnityksen sekä seinään että kattoon.
- ✔ Esteettinen musta viimeistely, joka sopii useimpiin äänijärjestelmiin.
Tietoa säädöstä:
Käytetty pallonivel mahdollistaa äänen tarkan suuntaamisen kuuntelijaa kohti. Kun haluttu kallistuskulma on saavutettu, liitos on kiristettävä tiukasti, mikä luo vakaan ja kestävän mekaanisen liitoksen.
2 Tekniset tiedot
| Materiaali | Metalli, alumiini |
| Väri | Musta |
| Maksimikuormitus | 4 kg per teline |
| Kiertoalue | 360° |
| Kallistusalue | > 90° |
| Telineen korkeus | 63 mm |
| Pohjan halkaisija | 46 mm |
| Tuotteen mitat | 48 x 48 x 63 mm |
| Yksittäisen telineen paino | 68 g |
| Sertifikaatit | CE, RoHS |
| Pakkauksen sisältö | 5x teline, 5x sarja tulppia, ruuveja, aluslevyjä ja muttereita |
3 Asennus- ja kokoonpano-ohjeet
Vaihe 1: Pinnan valmistelu
Valitse asennuspaikka seinästä tai katosta. Varmista, ettei valitussa kohdassa kulje sähköjohtoja tai vesiputkia. Käytä telineen pohjaa mallineena asennusreikien merkitsemiseen.
Vaihe 2: Pohjan asennus
Poraa sopivan kokoiset reiät, aseta mukana toimitetut seinätulpat ja ruuvaa telineen pohja kiinni asennusruuveilla. Varmista, että pohja on tukevasti kiinni pinnassa.
Vaihe 3: Kaiuttimen kiinnitys
Kiinnitä kaiutin telineen varteen käyttämällä sarjan mukana toimitettuja ruuveja, aluslevyjä ja muttereita. Jos käytössä on Sony BDV-E2100 / E4100 / N5200W -kaiuttimet, sovita kaiuttimen asennusreikä telineen ruuviin.
Vaihe 4: Kulman säätö
Löysää nivelen säätöruuvia, suuntaa kaiutin haluttuun suuntaan (mahdollinen täysi 360° kierto ja yli 90° kallistus). Kun asento on valittu, kiristä lukitusruuvi tiukasti. Parannetun rakenteen ansiosta kaiutin lukittuu valittuun asentoon ilman valumisen riskiä.
4 Turvallisuussäännöt (EU-standardit)
- Maksimikuormitus: Älä ylitä 4 kg sallittua kantavuutta per teline. Ylikuormitus voi johtaa telineen vaurioitumiseen tai kaiuttimen putoamiseen.
- Pinnan tarkistus: Mukana toimitetut seinätulpat on tarkoitettu umpinaisiin seiniin (betoni, tiili). Kipsilevyasennuksissa on käytettävä erityisiä "Molly"-tyyppisiä ankkureita.
- Säännöllinen tarkastus: Tarkista 6 kuukauden välein asennusruuvien ja nivelen säätöruuvin kireys.
- Käyttö: Tuote on tarkoitettu vain sisäkäyttöön. Älä altista kosteudelle tai äärilämpötiloille.
- Asennusturvallisuus: Asennuksen tulee suorittaa henkilö, jolla on perustiedot tekniikasta ja käsityökalujen käytöstä.
