1 产品用途与功能

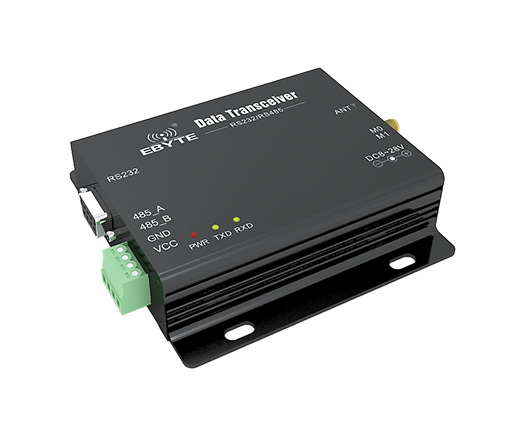

E32-DTU-433L20 是一款采用 LoRa 扩频技术的专业级无线数据传输电台，配备标准 RS232 和 RS485 接口。该设备支持半双工工作模式，在 425-450.5MHz（默认 433 MHz）频率范围内实现透明数据传输。得益于原装 SEMTECH SX1278 芯片的应用，该电台具有极长的通讯距离、高功率密度及出色的抗干扰能力。
采用直接序列扩频的 LoRa 技术即使在恶劣的工业环境下也能确保连接的稳定性。该设备利用先进的 FEC 前向纠错算法，能够对受干扰的数据包进行主动纠错，与传统无线方案相比显著提高了传输可靠性。此外，内置的数据加密与压缩功能缩短了传输时间，增强了信息传输的安全性。
主要特点：
- ✔ 所有核心组件均为原装进口，在保持紧凑尺寸的同时提供先进功能。
- ✔ 最大发射功率 (TX) 为 100mW (20dBm)，符合欧洲工业标准。
- ✔ 使用温度补偿器以提高频率稳定性。
- ✔ 铝合金外壳耐用坚固，提供极佳的散热和电磁屏蔽性能。
- ✔ 先进保护功能：电源极性反接保护、过载保护及天线过压保护。
- ✔ 参数全面可配置：发射功率、频点、数据传输速率、地址等。
- ✔ 超低能耗：待机电流仅为 28mA。
- ✔ 内置 Watch-dog 看门狗芯片，在故障时自动重启电台，保障运行安全。
- ✔ 使用在业内以稳定性和覆盖范围著称的 SEMTECH SX1278 芯片。
技术与性能：
该设备支持 FEC 算法，提高了编码效率。在出现突发干扰时，损坏的数据包会被纠正而非丢弃，这对于在长达 3000 米的距离上保持传输连续性至关重要。数据压缩功能进一步优化了无线链路的吞吐量。
2 技术规格
| 工作频率 | 410 ~ 441 MHz (默认: 433 MHz) |
| 发射功率 | 20 dBm (约 100 mW) |
| 接收灵敏度 | -138 dBm |
| 空中数据速率 | 2.4 kb/s |
| 测试距离 | 3000 米 (空旷地带，5dBi 天线，高度 2m) |
| 通讯接口 | RS232 (DB9) / RS485 (接线端子) |
| 串口波特率 | 1200 ~ 115200 bps (默认: 9600) |
| 天线接口类型 | SMA-K (母头) |
| 数据缓存 | 512 字节 (支持 58 字节自动分包) |
| 供电电压 | 10V - 28V DC (建议 12V) |
| 工作电流 (发射状态) | 134 mA (@ 20dBm) |
| 工作电流 (待机状态) | 28 mA |
| 工作温度 | -40°C 至 +85°C |
| 工作湿度 | 最大 90% (无冷凝) |
| 产品尺寸 | 84 x 82 x 25 mm |
| 产品重量 | 127 g |
| 认证 | CE, RoHS |
3 安装与连接
接口连接：
该设备提供两种串行通讯标准，实现了与 PLC 系统、PC 机及工业控制器的广泛兼容：
- RS232 接口：通过标准 DB-9 (母头) 连接器进行连接。
- RS485 接口：将电台的 485 A 和 485 B 端子与外部设备的相应 A 和 B 端子连接。
电源：
电台需要 10V 至 28V 范围内的直流电 (DC) 供电。标准工作电压为 12V。设备内置反极性保护，但建议在首次启动前检查连接的正确性。
天线：
设备配有 SMA-K 连接器。为获得最大通讯距离 (3000m)，建议使用增益至少为 5dBi 的天线，并将其安装在地面以上至少 2 米的无障碍空间内。
4 安全原则与维护
重要安全指南：
- 切勿超过 28V DC 的最大供电电压。
- 请勿在湿度超过 90% 的环境下使用设备。
- 确保铝合金外壳周围有足够的通风，特别是在发射机高强度工作期间。
- 在更改任何 RS232/RS485 接线之前，请断开电源。
- 设备应防范直接的强雷击影响 (建议使用防雷天线避雷器)。
电台无需特殊维护。请定期检查 RS485 端子的螺丝连接牢固度以及 SMA 天线连接器的清洁度。如果发生传输错误，内置的 Watch-dog 看门狗电路将自动将设备恢复到最后保存的运行参数。
5 产品包装清单
- 1x E32-DTU-433L20 数据电台
- 说明书
- 原装纸箱包装
