1 Призначення та функції

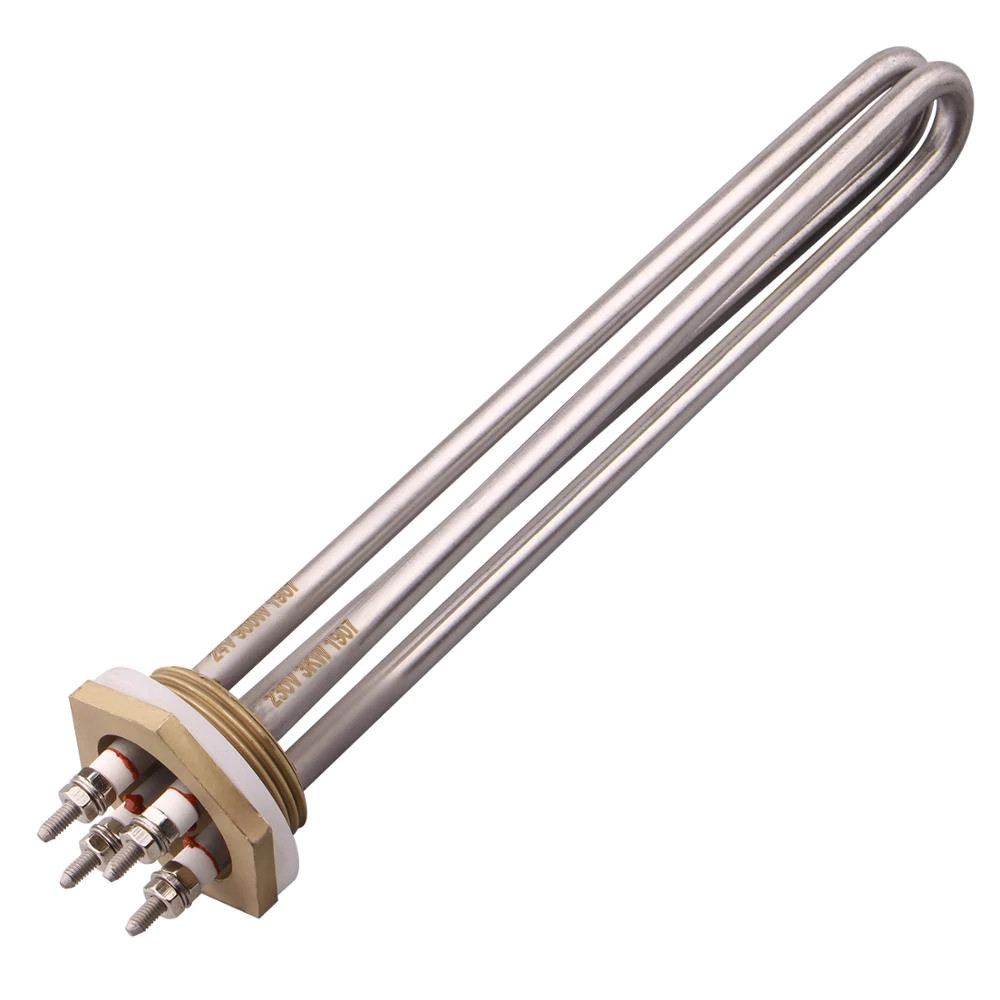

Нагрівач ACTii AC3702 — це високоякісний нагрівальний елемент, призначений для резервуарів гарячої води (ГВП), бойлерів та теплообмінників об'ємом від 50 до 400 літрів. Пристрій характеризується унікальною двоконтурною конструкцією з двома незалежними нагрівальними спіралями, розміщеними в одному латунному фланці. Така схема дозволяє одночасно або незалежно працювати з двома різними джерелами живлення: постійним струмом (DC) напругою 24В та змінним струмом (AC) напругою 230В.
Продукт розроблений для гібридних систем і ідеально працює з фотоелектричними панелями (PV), вітровими турбінами та традиційною електромережею. Завдяки цьому користувач може максимально використовувати безкоштовну енергію з відновлюваних джерел енергії (ВДЕ) для підігріву води, зберігаючи при цьому можливість її догріву від мережі в періоди меншої продуктивності сонячних або вітрових систем.
Основні характеристики:
- ✔ Дві незалежні нагрівальні спіралі: 24В DC (900Вт) та 230В AC (3000Вт) в одному корпусі.
- ✔ Міцний фланець, виготовлений з високоякісної латуні (5/4").
- ✔ Нагрівальні елементи виготовлені з нержавіючої сталі SUS304 з підвищеною корозійною стійкістю.
- ✔ Можливість гібридної роботи (одночасне живлення від ВДЕ та мережі).
- ✔ Ізольований нагрівальний комплект, що забезпечує безпеку та довговічність.
- ✔ Ущільнення в комплекті для забезпечення герметичності монтажу.
Інформація про керування та підключення:
Нагрівач потребує використання відповідних контролерів та термічних захистів для кожного з контурів окремо. Контур 24В DC ідеально підходить для прямого підключення до контролерів заряду вітрових турбін або спеціалізованих контролерів PV-нагрівачів. Контур 230В AC має бути підключений через термостат, що захищає від перегріву води в резервуарі.
2 Технічна специфікація
| Модель | ACTii AC3702 |
| Живлення DC | 24В DC (постійний струм) |
| Потужність DC | 900Вт |
| Живлення AC | 230В AC (змінний струм) |
| Потужність AC | 3000Вт (3кВт) |
| Кріплення (Різьба) | 5/4" (1 1/4 дюйма) BSP |
| Матеріал фланця | Латунь (Brass) |
| Матеріал нагрівального елемента | Нержавіюча сталь SUS304 |
| Довжина нагрівального елемента | 245 мм (від фланця) |
| Загальна довжина | 270 мм |
| Діаметр нагрівального елемента | 8 мм |
| Застосування в резервуарах | 50 - 400 літрів |
| Вага виробу | 365 г |
3 Інструкція з безпеки (Відповідність ЄС)
УВАГА! Недотримання наведених нижче правил може призвести до ураження електричним струмом, пожежі або постійного пошкодження пристрою.
- Електричний монтаж: Підключення до мережі 230В AC повинно виконуватися кваліфікованим електриком відповідно до чинних стандартів безпеки.
- Заземлення: Пристрій обов'язково потребує правильного заземлення контуру 230В.
- Робота
