INSTRUKCJA OBSŁUGI

1 Призначення та функції

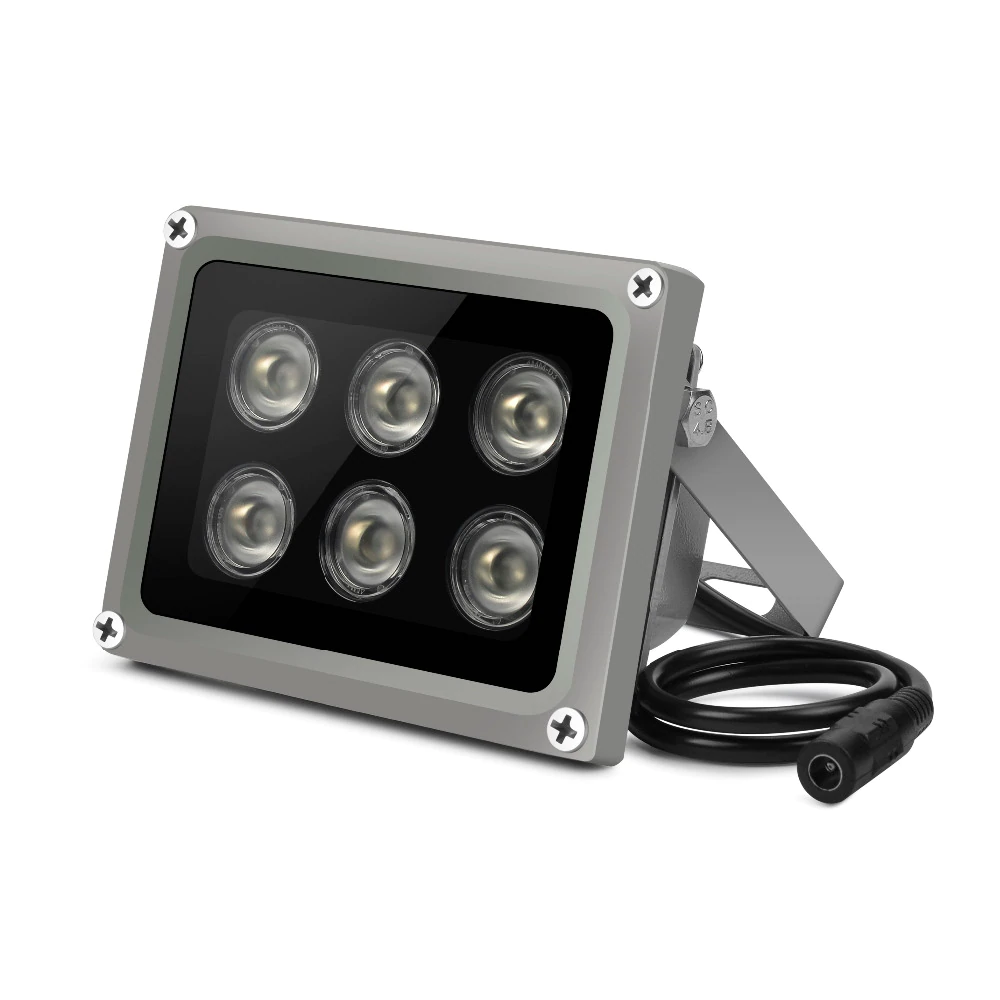

Інфрачервоний прожектор ACTii AC9137 — це професійний освітлювальний пристрій, розроблений для роботи з системами промислового телебачення CCTV. Його головним завданням є підсвічування поля зору камер у нічних умовах або при недостатньому природному освітленні. Завдяки застосуванню передових діодів типу ARRAY IR, освітлювач генерує потужний промінь інфрачервоного світла (невидимого для людського ока, але відмінно видимого для сенсорів камер), що дозволяє отримати чітке зображення на відстані до 40 метрів.

Пристрій характеризується широким кутом освітлення 90 градусів, що робить його ідеальним рішенням для моніторингу великих територій, таких як автостоянки, складські майданчики або сади. Міцний алюмінієвий корпус із класом захисту IP66 гарантує повну стійкість до несприятливих атмосферних умов та спроб механічного пошкодження (вандалостійкість).

Основні характеристики:

• ✔ Використання 6 високоякісних потужних діодів IR ARRAY з підвищеною ефективністю.
• ✔ Міцний корпус із емальованого металу, стійкий до зовнішніх факторів.
• ✔ Інтегрований монтажний кронштейн із конструкцією, що дозволяє приховати кабель живлення.
• ✔ Вражаюча дальність підсвічування до 40 метрів при широкому куті 90°.
• ✔ Інтелектуальний сутінковий вимикач, що автоматизує роботу пристрою (активація лише вночі).
• ✔ Високий клас захисту IP66, що забезпечує захист від сильних струменів води та пилу.

Автоматика роботи:

Освітлювач оснащений точним сутінковим датчиком. Пристрій відстежує інтенсивність світла в навколишньому середовищі й автоматично вмикає інфрачервоні діоди, як тільки рівень освітлення падає нижче порога, що дозволяє камері коректно функціонувати в денному режимі. Це дозволяє значно економити енергію та подовжити термін служби діодів.

2 Технічна специфікація

3 Встановлення та монтаж

Вибір місця монтажу:

Для отримання оптимальних результатів прожектор слід монтувати поблизу камери, яку він має підтримувати. Необхідно переконатися, що в безпосередній близькості перед прожектором немає об'єктів (наприклад, гілок, листя, стін), які могли б викликати відбиття інфрачервоного світла назад в об'єктив камери, що призводить до ефекту «білої плями».

Процедура монтажу:

1. Використовуйте монтажний кронштейн як шаблон для розмітки отворів на монтажній поверхні.
2. Закріпіть прожектор стабільно за допомогою дюбелів, що підходять до типу основи.
3. Проведіть кабель живлення через середину кронштейна, щоб захистити його від перерізання або впливу атмосферних умов.
4. Послабте регулювальні гвинти на кронштейні, встановіть відповідний кут нахилу прожектора, а потім міцно затягніть гвинти.
5. Підключіть блок живлення 12V DC (не входить у комплект) до гнізда 2,1 мм/5,5 мм. Переконайтеся, що з'єднання захищене від вологи (наприклад, у монтажній коробці).

4 Інструкція з безпеки та обслуговування

Правила безпеки:

• Пристрій потребує стабілізованого живлення 12V DC. Використання блоку живлення з вищою напругою може незворотно пошкодити IR діоди.
• Не слід дивитися безпосередньо в IR діоди з близької відстані, коли пристрій увімкнено. Незважаючи на те, що світло невидиме, воно випромінює енергію, яка може бути шкідливою для зору при тривалому впливі.
• Всі монтажні роботи слід виконувати при вимкненому живленні.
• Не слід відкривати корпус пристрою — порушення пломб призводить до втрати гарантії та може призвести до розгерметизації прожектора.

Обслуговування:

Щоб підтримувати максимальну дальність і ефективність освітлення, періодично очищуйте скляну передню панель. Бруд, пил або патьоки можуть розсіювати інфрачервоне світло. Для чищення використовуйте м'яку тканину та м'які мийні засоби. Слід уникати грубих матеріалів, які могли б подряпати загартоване скло.

5 Вирішення проблем
