1 Verwendungszweck und Funktionen

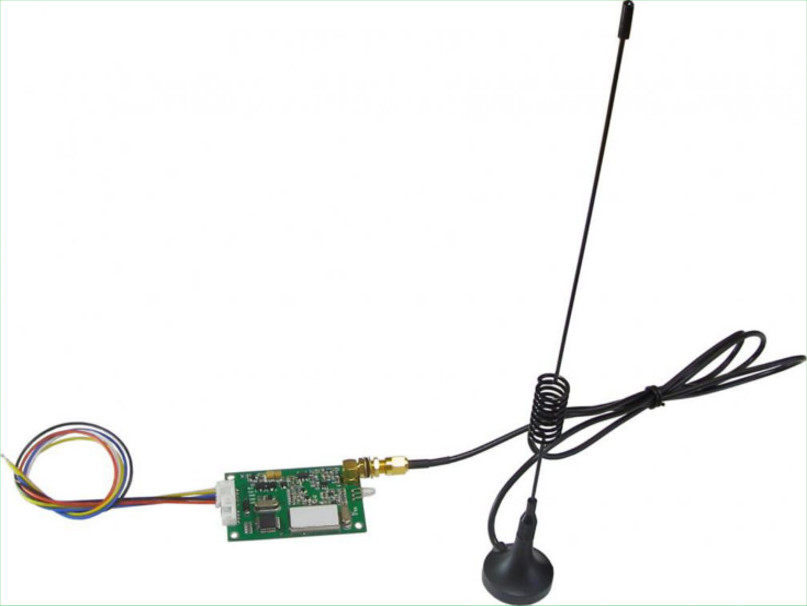

ACTii AC2392 ist ein hochwertiges, drahtloses Funkmodul, das im 868MHz-Band arbeitet und für die professionelle Datenübertragung im TTL-Standard über beeindruckende Entfernungen von bis zu 4500 Metern konzipiert wurde. Das Gerät ermöglicht den Aufbau einer stabilen Funkbrücke zwischen zwei Punkten, ohne dass eine strukturierte Verkabelung erforderlich ist. Dank der transparenten Datenübertragung kann das System jedes Standardprotokoll oder benutzerdefinierte Protokoll unterstützen, was es zu einem äußerst vielseitigen Werkzeug in den Händen eines Installateurs macht.

Die Hauptanwendungsgebiete umfassen Systeme der industriellen Fernsehtechnik (CCTV), drahtlose Kommunikation mit Kassen, Gebäudeautomationssysteme und industrielle Steuerungssysteme. Für den ordnungsgemäßen Betrieb und den Aufbau einer bidirektionalen Kommunikation ist ein Set bestehend aus zwei solchen Geräten erforderlich (eines fungiert als Sender, das andere als Empfänger, wobei die Module ihre Rolle dynamisch ändern können).

Hauptmerkmale:

• ✔ Beiliegendes, dediziertes Übertragungskabel zur Erleichterung der schnellen Installation.
• ✔ Konfigurierbare Auswahl von 16 Betriebskanälen zur Vermeidung von Störungen.
• ✔ Großer Bereich an Übertragungsgeschwindigkeiten: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps.
• ✔ Außergewöhnlich niedriger Energieverbrauch: nur 360mA während der Übertragung und 45mA im Empfangsmodus.
• ✔ Betrieb im lizenzfreien 868MHz-Band für große Reichweite und gute Durchdringung von Hindernissen.
• ✔ Volle Unterstützung für TTL-Protokolle im transparenten Modus.
• ✔ Hochwertige Ausführung mit vergoldeten Anschlusskontakten.
• ✔ Fortschrittliche Algorithmen zur automatischen Fehlerkorrektur bei der Funkübertragung.
• ✔ Extrem hohe Empfängerempfindlichkeit von -123dBm.
• ✔ Standard-RPSMA-Antennenanschluss zum Anschließen externer Antennen.
• ✔ Antenne mit Magnetfuß und 1m Kabel im Lieferumfang enthalten.

2 Technische Spezifikation

3 Installation und Anschluss

Schrittfolge:

1. Antennenmontage: Vor dem Anschließen der Stromversorgung muss die Antenne unbedingt an den RPSMA-Anschluss geschraubt werden. Der Betrieb des Senders ohne Last (Antenne) kann zur Beschädigung der Leistungsendstufe führen.
2. Anschluss von TTL-Signalen: Verwenden Sie das mitgelieferte Übertragungskabel, um die TX-, RX- und GND-Pins des Moduls mit den entsprechenden Pins des Steuergeräts (z.B. Mikrocontroller, USB-TTL-Konverter) zu verbinden. Denken Sie an die Verbindungslogik: TX des Moduls mit RX des Geräts, RX des Moduls mit TX des Geräts.
3. Stromversorgung: Schließen Sie eine stabilisierte 5V DC-Spannung an. Stellen Sie sicher, dass die Polarität korrekt ist. Die LED sollte die Betriebsbereitschaft des Geräts signalisieren.
4. Positionierung der Antenne: Der Magnetfuß sollte auf einer Metalloberfläche (sogenannte Gegengewichtsplatte) platziert werden, was die Sende- und Empfangsparameter deutlich verbessert.

4 Konfiguration und Betrieb

Das Gerät ermöglicht die Anpassung der Betriebsparameter an die Anforderungen einer bestimmten Installation mithilfe einer dedizierten Konfigurationssoftware.

Konfigurationsmöglichkeiten:

• Kanalauswahl: Es stehen 16 unabhängige Frequenzkanäle zur Verfügung, was den Betrieb mehrerer Sets im gleichen Bereich ohne gegenseitige Störungen ermöglicht.
• Baudrate: Einstellbarkeit der Schnittstellengeschwindigkeit von 1200 bis 38400 bps. Die Geschwindigkeit muss für beide zusammenarbeitenden Module identisch sein.
• Datenformat: Die Unterstützung der Formate 8N1, 8E1, 8O1 gewährleistet Kompatibilität mit älteren Datenübertragungssystemen.

5 Sicherheitshinweise und Wartung
