1 Určenie a funkcie

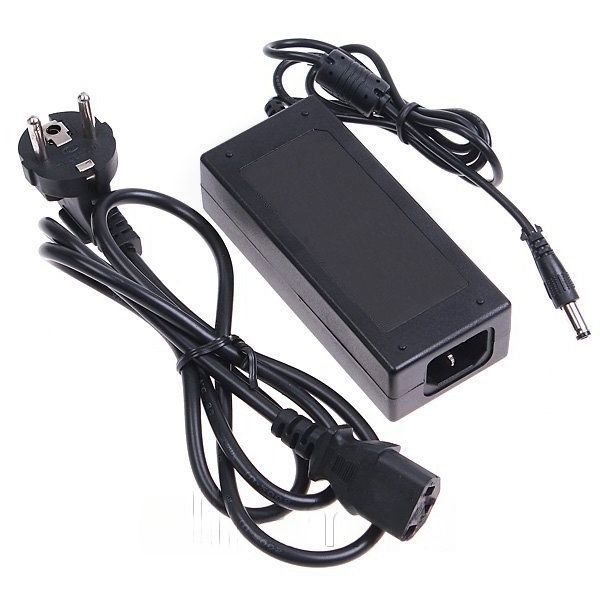

Vysokokvalitný impulzný napájací zdroj ACTii AC5000 bol navrhnutý pre profesionálne systémy priemyselnej televízie CCTV a iné pokročilé elektronické zariadenia vyžadujúce stabilné 12V DC napájanie. Vďaka použitiu impulznej technológie a stabilizácie napätia zariadenie zaručuje čistý obraz bez šumu a eliminuje problém samočinného reštartovania kamier, čo je kľúčové pre kontinuitu monitorovania. Pevná konštrukcia a vysoká prúdová účinnosť 5A robia z tohto zdroja bezporuchové riešenie, pripravené na prácu v náročných podmienkach.
Hlavné vlastnosti:
- ✔ Vysoká prúdová účinnosť 5000mA (5A) umožňujúca napájanie viacerých kamier súčasne.
- ✔ Stabilizácia výstupného napätia chrániaca citlivú elektroniku pred výkyvmi.
- ✔ Nedochádza k generovaniu rušenia a šumu v obraze z analógových a IP kamier.
- ✔ Univerzálny konektor 2.1/5.5mm kompatibilný s väčšinou CCTV zariadení bez úprav.
- ✔ Zabudovaná LED dióda signalizujúca správnosť prevádzky a poruchové stavy.
- ✔ Zhoda s prísnymi kvalitatívnymi normami ROHS, QC a certifikátom CE.
LED signalizácia
Napájací zdroj má integrovanú LED diódu, ktorá informuje používateľa o aktuálnom stave zariadenia:
- Kontinuálny signál: Znamená správnu činnosť zdroja a napájanie napätím.
- Blikanie diódy: Signalizuje výskyt skratu v obvode alebo preťaženie zdroja (odber prúdu presahujúci 5A).
2 Technická špecifikácia
| Výstupné napätie | 12 V DC (stabilizované) |
| Prúdová účinnosť | 5000 mA (5A) |
| Napájacie napätie | 120-240V / 50-60Hz (0.80A MAX) |
| Typ výstupného konektora | Štandardný 2.1mm / 5.5mm |
| Polarita konektora | Plus v strede, mínus vonku |
| Dĺžka DC kábla | 1,5 m |
| Typ napájacieho zdroja | Impulzný, stabilizovaný, jednosmerný prúd DC |
| Hmotnosť s balením | 438 g |
| Certifikáty | CE, RoHS, QC |
| Obsah súpravy | Napájací zdroj, počítačový napájací kábel 1,5m |
3 Bezpečnostné pokyny
UPOZORNENIE: Riziko úrazu elektrickým prúdom!
- Zariadenie je určené výhradne na použitie v interiéri. Nevystavujte dažďu, vlhkosti ani priamemu slnečnému žiareniu.
- Je zakázané otvárať kryt napájacieho zdroja. Vo vnútri sa nenachádzajú žiadne diely opraviteľné používateľom.
- Pred pripojením sa uistite, že parametre napájaného zariadenia (napätie 12V, polarita) sú v súlade so špecifikáciou zdroja.
- Zabezpečte voľné prúdenie vzduchu okolo krytu zdroja pre odvádzanie tepla. Počas prevádzky zariadenie nezakrývajte.
- V prípade poškodenia napájacieho kábla alebo krytu okamžite odpojte zariadenie od elektrickej siete.
4 Inštalácia a používanie
Postup inštalácie:
- Pripojte priložený napájací kábel (počítačový) do vstupnej zásuvky v napájacom zdroji.
- Vložte DC konektor (2.1/5.5mm) do napájacej zásuvky v kamere alebo inom prijímacom zariadení.
- Pripojte zástrčku napájacieho kábla do sieťovej zásuvky 230V.
- Skontrolujte LED diódu na kryte zdroja. Mala by svietiť nepretržitým svetlom.
- Spustite prijímacie zariadenie a skontrolujte jeho správnu činnosť.
5 Riešenie problémov
| Problém | Možná príčina | Riešenie |
|---|---|---|
| LED dióda nesvieti | Chýba napájanie v zásuvke alebo poškodený AC kábel | Skontrolujte sieťovú zásuvku a správne dotiahnutie napájacieho kábla. |
| LED dióda bliká | Skrat v obvode alebo preťaženie (odber > 5A) | Odpojte prijímač a skontrolujte, či v kábloch nie je skrat. Uistite sa, že súčet odberu prúdu zariadení nepresahuje 5000mA. |
| Zariadenie sa reštartuje | Chvíľkové poklesy napätia pri veľkom zaťažení | Uistite sa, že napájací zdroj nie je preťažený. Skontrolujte kvalitu spojení na konektoroch. |
