1 Určenie a funkcie

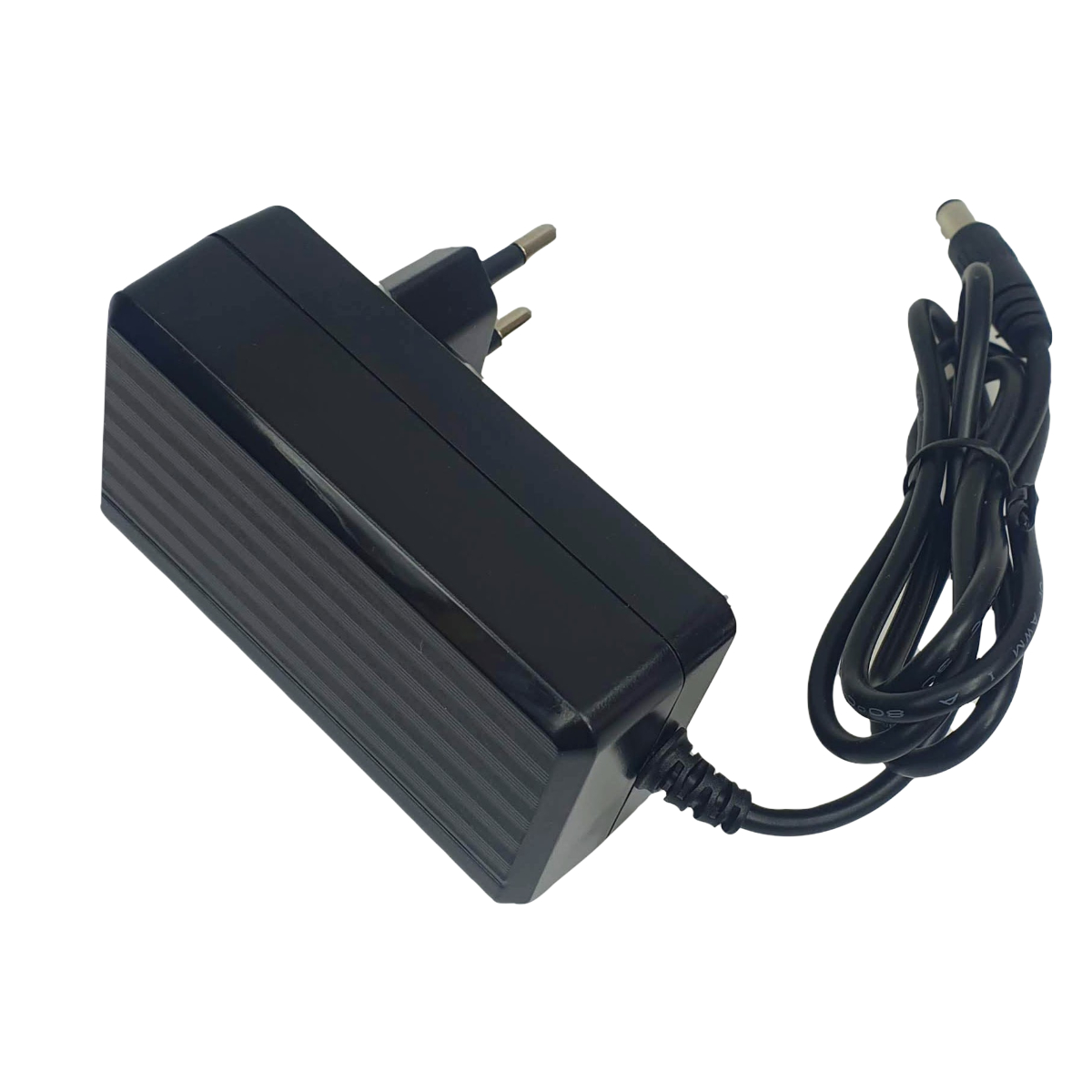

Spínaný napájací zdroj ACTii AC1500 je vysokokvalitné stabilizované zariadenie, navrhnuté špeciálne pre prácu v priemyselných televíznych systémoch (CCTV). Je ideálnym riešením pre kamery pracujúce v technológiách IP, AHD, CVI, TVI a CVBS. Vďaka pokročilej spínanej konštrukcii zaisťuje zdroj stabilné napätie 12V DC pri prúdovej kapacite 2A, čo zaručuje čistý obraz bez rušenia, čo je kľúčové v profesionálnych monitorovacích systémoch.
Hlavné vlastnosti:
- ✔ Špičkový napájací zdroj, nespôsobuje rušenie obrazu z kamier.
- ✔ Spĺňa prísne normy kvality a má certifikáty: ROHS, QC, CE.
- ✔ Bezporuchová, solídne vyrobená konštrukcia určená na nepretržitú prevádzku 24/7.
- ✔ Univerzálny konektor 2.1/5.5 mm pasuje k väčšine priemyselných kamier bez potreby úprav.
- ✔ Spínaná technológia spôsobuje, že sa zariadenie počas prevádzky nadmerne nezahrieva.
- ✔ Široký rozsah vstupného napätia (120-240V) umožňuje stabilnú prácu pri kolísaní v elektrickej sieti.
Informácie o pripojení:
Napájací zdroj je vybavený štandardným káblom s dĺžkou 100 cm ukončeným DC konektorom 2.1mm/5.5mm. Polarita konektora je štandardná: plus sa nachádza vnútri konektora, zatiaľ čo mínus zvonku.
2 Technická špecifikácia
| Model | ACTii AC1500 |
| Výstupné napätie | 12 V DC (stabilizované) |
| Prúdová kapacita | 2000 mA (2A) |
| Napájacie napätie | 120-240V / 50-60Hz |
| Maximálny vstupný prúd | 0.60A MAX |
| Typ výstupného konektora | Konektor 2.1 / 5.5 mm |
| Dĺžka kábla | 100 cm |
| Polarita konektora | Mínus vonku, Plus vnútri |
| Typ zdroja | Spínaný stabilizovaný DC |
| Rozmery produktu | 32 x 45 x 85 mm (Hĺb. x Šír. x Výš.) |
| Hmotnosť produktu | 96 g |
| Certifikáty | CE, RoHS, QC |
3 Bezpečnostné pokyny
DÔLEŽITÉ: Pred použitím sa dôkladne oboznámte s bezpečnostnými zásadami.
- Použitie: Zdroj je určený výhradne na použitie v interiéri. Nevystavujte dažďu, vlhkosti ani extrémnym teplotám.
- Zaťaženie: Neprekračujte maximálny výstupný prúd (2A). Preťaženie môže viesť k poškodeniu zdroja alebo pripojeného zariadenia.
- Vetranie: Zabezpečte voľný prietok vzduchu okolo zdroja. Počas prevádzky zariadenie nezakrývajte.
- Riziko úrazu: Otváranie krytu zdroja je zakázané. Vnútri nie sú žiadne časti opraviteľné užívateľom. Opravy by mali vykonávať iba kvalifikovaní pracovníci.
- Napájací kábel: Ak sú kábel alebo zástrčka poškodené, ihneď prestaňte zariadenie používať.
- Zdroj napájania: Pripájajte iba do sieťových zásuviek s parametrami v súlade so špecifikáciou (120-240V AC).
4 Návod na inštaláciu a používanie
Krok 1: Overenie parametrov
Pred pripojením sa uistite, že vaša kamera alebo iné zariadenie vyžaduje napätie 12V DC a že jeho odber prúdu nepresahuje 2000mA (2A). Tiež skontrolujte, či polarita zásuvky v zariadení súhlasí s polaritou konektora zdroja (Plus v strede).
Krok 2: Pripojenie zariadenia
Vložte DC konektor (2.1/5.5 mm) zdroja do napájacej zásuvky kamery. Uistite sa, že konektor sedí pevne a úplne.
Krok 3: Pripojenie do siete
Zapojte zdroj do sieťovej zásuvky 230V. Po pripojení začne zariadenie okamžite dodávať energiu do kamery.
Údržba
Napájací zdroj nevyžaduje odbornú údržbu. V prípade potreby možno kryt čistiť suchou, mäkkou handričkou po predchádzajúcom odpojení od zdroja napájania.
5 Obsah balenia a certifikácia
V balení sa nachádza:
- 1x Spínaný napájací zdroj 12V 2A (Model: ACTii AC1500)
Výrobok má kompletnú dokumentáciu o zhode CE a RoHS, čo potvrdzuje bezpečnosť používania a neprítomnosť škodlivých látok vo výrobnom procese.
