1 Przeznaczenie i Funkcje

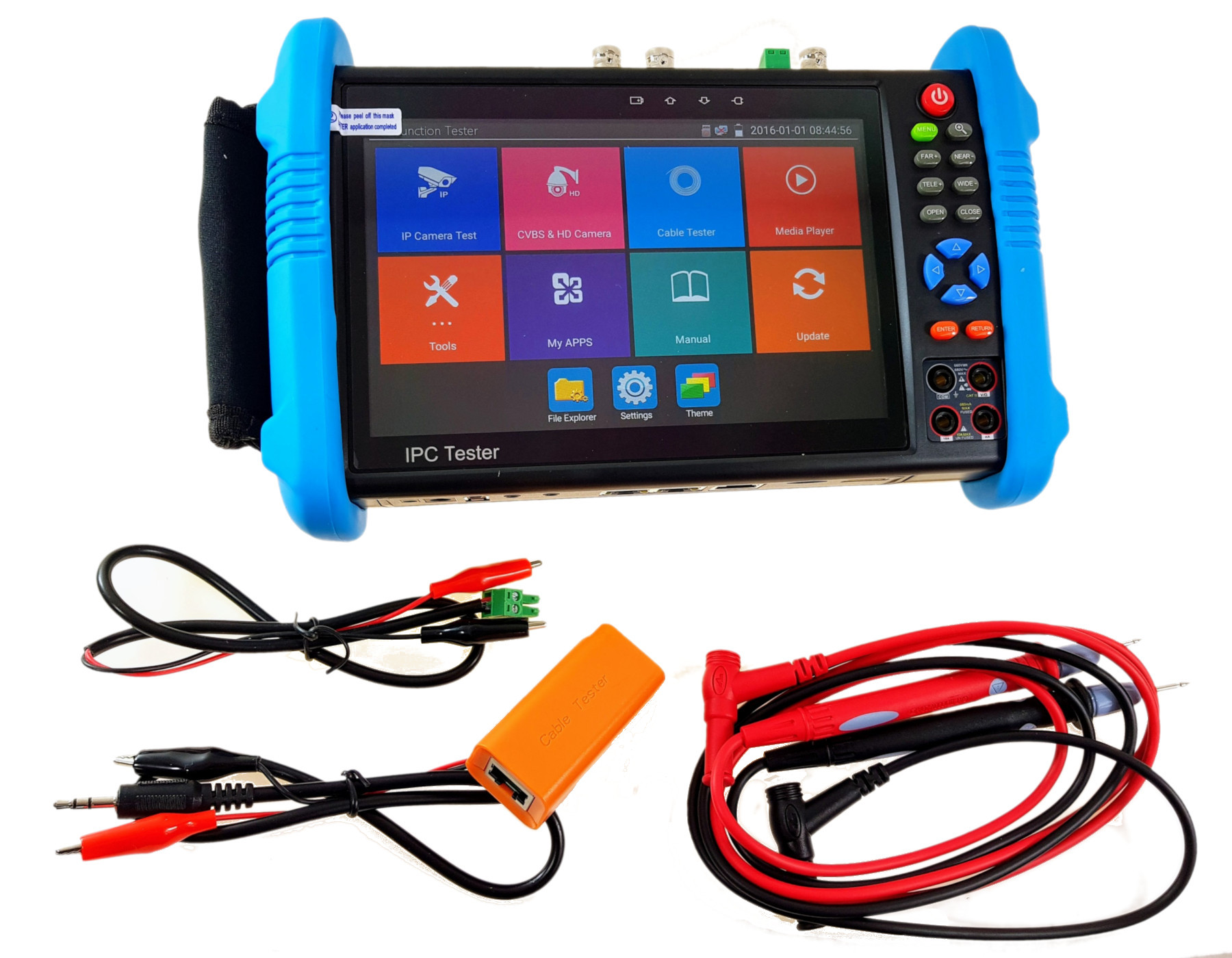

Tester ACTii AC8607 to profesjonalny, wielofunkcyjny monitor serwisowy zaprojektowany do kompleksowej obsługi systemów telewizji przemysłowej (CCTV). Urządzenie integruje w sobie funkcje testera kamer IP (wsparcie dla protokołów ONVIF i RTSP), kamer analogowych wysokiej rozdzielczości (AHD, TVI, CVI, SDI) oraz klasycznych kamer CVBS. Wyposażony w duży, 7-calowy dotykowy ekran IPS o rozdzielczości 1280x800, pozwala na precyzyjny podgląd obrazu w jakości do 4K przy użyciu kodeków H.265 oraz H.264.
Urządzenie służy nie tylko do podglądu, ale również do zasilania testowanych komponentów (PoE 48V, DC 12V, USB 5V), sterowania głowicami PTZ, testowania okablowania strukturalnego oraz wykonywania zaawansowanych pomiarów elektrycznych dzięki wbudowanemu multimetrowi cyfrowemu. Dzięki modułowi WiFi tester może łączyć się z sieciami bezprzewodowymi lub pełnić funkcję Hotspotu, co czyni go niezastąpionym narzędziem dla każdego instalatora systemów zabezpieczeń.
Główne cechy:
- ✔ Tester Kamer IP z wykorzystaniem protokołów ONVIF i RTSP, kamer AHD, TVI, CVI, SDI oraz analogowych kamer CVBS
- ✔ 7 calowy DOTYKOWY ekran LCD IPS, rozdzielczość 1280x800
- ✔ Wsparcie dla kodeków H.265, H.264 oraz rozdzielczości 4K
- ✔ Wbudowane WIFI do testowania kamer bezprzewodowych i funkcji Hotspot
- ✔ Wyjście USB 5V 2A do zasilania urządzeń zewnętrznych (smartfony, kamery)
- ✔ Wejście i wyjście HDMI (możliwość podłączenia rejestratora)
- ✔ Wbudowany rozbudowany multimetr cyfrowy
- ✔ Generator paska kolorów do testowania toru wideo
- ✔ Nagrywanie wideo i wykonywanie zdjęć na kartę micro SD
- ✔ Narzędzia sieciowe: PING test, skanowanie adresów IP, Port Flash
- ✔ Zaawansowany tester poziomu sygnału wideo (PEAK, SYNC, COLOR BURST)
- ✔ Tester kabli sieciowych i telefonicznych z wyświetlaniem sekwencji par
- ✔ Zasilanie kamer PoE (48V) oraz miernik napięcia PoE
- ✔ Obsługa sterowania PTZ (RS232/RS485) z analizatorem protokołów
- ✔ Test wejścia i wyjścia audio
- ✔ Akumulator litowo-polimerowy zapewniający do 17 godzin pracy
- ✔ Funkcja latarki LED ułatwiająca pracę w trudnych warunkach
- ✔ Możliwość instalacji aplikacji Android (np. Skype, XMEye, iVMS-4500)
Zastosowane technologie sterowania:
Urządzenie wspiera ponad 30 protokołów sterowania PTZ, w tym najpopularniejsze standardy takie jak PELCO-P, PELCO-D oraz SAMSUNG. Dzięki funkcji "Data Monitor" instalator może przechwytywać i analizować kody sterujące wysyłane przez inne urządzenia (klawiatury, rejestratory), co pozwala na szybką diagnostykę problemów z komunikacją RS485.
2 Specyfikacja Techniczna
| Wyświetlacz | 7 cali IPS LCD, dotykowy, 1280x800 |
| Obsługiwane systemy IP | ONVIF, RTSP, IPC Test, rozdzielczość do 2592x1520 |
| Standardy analogowe/cyfrowe | AHD, TVI, CVI, SDI, CVBS (NTSC/PAL Auto) |
| Wejścia/Wyjścia Wideo | 1x BNC In, 1x BNC Out, 1x HDMI In, 1x HDMI Out (1080P) |
| Zasilanie wyjściowe (Power Out) | DC 12V 2A, DC 48V PoE, USB 5V 2A |
| Interfejsy komunikacyjne | RS232, RS485 (600 - 115200 bps), WiFi |
| Test kabli RJ45 | TDR (długość, tłumienie, impedancja, pary), sekwencja połączeń |
| Akumulator | Litowo-polimerowy 7.4V, 6500mAh (do 17h pracy) |
| Multimetr | Napięcie AC/DC, Natężenie AC/DC, Opór, Dioda, Pojemność, Brzęczyk |
| Pamięć zewnętrzna | Slot kart micro SD (zapis foto/wideo) |
| Warunki pracy | Temperatura: -10℃ do +50℃, Wilgotność: 30% - 90% |
| Wymiary i Waga | 256 x 173 x 50 mm; 1900 g |
3 Instrukcja Obsługi i Konfiguracja
Uruchamianie i testowanie kamer IP:
Aby przetestować kamerę sieciową, należy podłączyć ją do portu LAN testera. Można skorzystać z funkcji Rapid Video, która automatycznie wyszukuje wszystkie dostępne kamery w sieci i wyświetla obraz za pomocą jednego kliknięcia. Narzędzie IP Discovery pozwala na szybkie znalezienie adresu IP kamery, nawet jeśli znajduje się ona w innej podsieci.
Zasilanie urządzeń zewnętrznych:
- PoE (48V): Podłącz kamerę IP wspierającą PoE do portu LAN oznaczonego jako PSE. Tester zasili kamerę i wyświetli pobór mocy oraz napięcie.
- DC 12V 2A: Użyj dołączonego kabla zasilającego, aby zasilić kamerę analogową bezpośrednio z testera.
- USB 5V 2A: Port ten może służyć jako powerbank do ładowania telefonów lub zasilania małych kamer domowych.
Testowanie okablowania (TDR):
Tester posiada zaawansowany moduł TDR do badania kabli RJ45. Pozwala on na wykrycie przerw w obwodzie, zwarć oraz pomiar długości kabla. Dodatkowo urządzenie potrafi zmierzyć tłumienie sygnału, współczynnik odbicia oraz impedancję przewodu, co jest kluczowe przy certyfikacji sieci LAN.
4 Obsługa Multimetru Cyfrowego
Wbudowany multimetr oferuje automatyczną i manualną zmianę zakresów. Pomiary są wyświetlane bezpośrednio na ekranie testera.
Dostępne pomiary:
- • Napięcie stałe (DC) i zmienne (AC)
- • Natężenie prądu (DC i AC)
- • Rezystancja (Opór)
- • Pojemność kondensatorów
- • Test diod i ciągłości obwodu (brzęczyk)
Bezpieczeństwo pomiarów:
Zawsze upewnij się, że przewody pomiarowe są wpięte w odpowiednie gniazda. Nie przekraczaj dopuszczalnych zakresów napięciowych wskazanych na obudowie urządzenia.
5 Zasady Bezpieczeństwa i Konserwacja
WAŻNE OSTRZEŻENIA:
- Nie używaj testera w warunkach wysokiej wilgotności lub w pobliżu wody.
- Nie podłączaj do portów testera napięć wyższych niż określone w specyfikacji.
- Używaj wyłącznie oryginalnego zasilacza DC 12V 2A do ładowania akumulatora.
- Urządzenie zawiera akumulator Li-Po – nie wystawiaj go na działanie ekstremalnych temperatur ani ognia.
- Przed czyszczeniem urządzenia upewnij się, że jest ono wyłączone i odłączone od źródeł zasilania.
Konserwacja:
Ekran dotykowy należy czyścić miękką, suchą szmatką z mikrofibry. Unikaj stosowania agresywnych detergentów. Regularnie sprawdzaj stan przewodów pomiarowych i kabli BNC/RJ45 pod kątem uszkodzeń mechanicznych.
6 Zawartość Zestawu
- • Tester Video ACTii AC8607
- • Zasilacz sieciowy DC 12V
- • Torba transportowa
- • Zewnętrzny tester kabla sieciowego
- • Komplet kabli pomiarowych i BNC
- • Instrukcja obsługi
